Los transformadores son dispositivos esenciales en la distribución y utilización de la energía eléctrica. Su función principal es cambiar el voltaje de una corriente alterna (CA) sin alterar significativamente su potencia. Este proceso es fundamental para el transporte eficiente de energía a largas distancias y su adaptación a las necesidades de los diferentes aparatos eléctricos.
Tipos de Transformadores
Los transformadores se clasifican en diferentes tipos, principalmente según su configuración de fase:
Transformador Monofásico
Un transformador monofásico posee dos polos: fase y neutro. Consta de dos bobinados: uno de alta tensión y otro de baja tensión. Aunque se utilizan individualmente, es frecuente encontrar arreglos de transformadores monofásicos para formar sistemas bifásicos o trifásicos.
Transformador Bifásico
El transformador bifásico presenta dos fases y un neutro, con un total de cuatro bobinados: dos de alta tensión y dos de baja tensión. Son comunes en instalaciones comerciales o aplicaciones específicas.
Transformador Trifásico
El transformador trifásico, el más utilizado en sistemas de potencia, cuenta con tres fases. Está compuesto por seis bobinados: tres de alta tensión y tres de baja tensión. Su conexión puede ser en estrella, delta o una combinación de ambas, dependiendo de la aplicación.
Consideraciones de Voltaje en México
En México, la generación de energía eléctrica se realiza en diversas centrales (termoeléctricas, hidroeléctricas, geotérmicas, eólicas y fotovoltaicas). La tensión en baja tensión se considera hasta 1 kV, mientras que la media tensión abarca de 1 kV a 35 kV. La selección del transformador depende de la línea de media o baja tensión a la que se conectará en su lado de alta tensión. El lado de baja tensión proporciona las tensiones de 127/220 V utilizadas en la red de distribución residencial.
N1 y N2 en un Transformador: El Significado de las Bobinas
Un transformador consta de dos bobinas principales: el devanado primario (N1) y el devanado secundario (N2). El número de vueltas en cada bobina determina la relación de transformación de voltaje.
Funcionamiento del Transformador
El funcionamiento se basa en la ley de inducción electromagnética de Faraday. Una corriente alterna aplicada al devanado primario (N1) genera un campo magnético que induce una corriente alterna en el devanado secundario (N2). La relación entre el voltaje primario (V1) y el voltaje secundario (V2) se define por la siguiente fórmula:
V2 = (N2/N1) V1
Donde:
- V1: Voltaje en el devanado primario
- V2: Voltaje en el devanado secundario
- N1: Número de vueltas en el devanado primario
- N2: Número de vueltas en el devanado secundario
Si N2 > N1, el transformador eleva el voltaje (transformador elevador). Si N2 < N1, el transformador reduce el voltaje (transformador reductor).
Aplicaciones de los Transformadores
Los transformadores son omnipresentes en la infraestructura eléctrica y en multitud de dispositivos. Sus aplicaciones más comunes incluyen:
- Distribución de energía: El transporte de energía a larga distancia es más eficiente a alto voltaje. Los transformadores reducen el voltaje a niveles seguros para su uso doméstico e industrial.
- Alimentación de aparatos eléctricos: Prácticamente todos los aparatos eléctricos utilizan transformadores para adaptar el voltaje de la red a sus requerimientos específicos.
- Generación de altos voltajes: En aplicaciones como el ferrocarril, los transformadores generan los altos voltajes necesarios para el funcionamiento de las máquinas.
Tipos de Transformadores según sus Características
Además de la clasificación por fase, los transformadores se categorizan según otras características:
Transformadores de Potencia
Diseñados para aplicaciones de alta potencia, se utilizan en subestaciones eléctricas y sistemas de distribución de gran envergadura. Existen diferentes diseños según la necesidad de refrigeración (aire, aceite, etc.) y la capacidad de potencia (KVA).
| Tipo | Capacidad (kVA) | Aplicaciones |
|---|---|---|

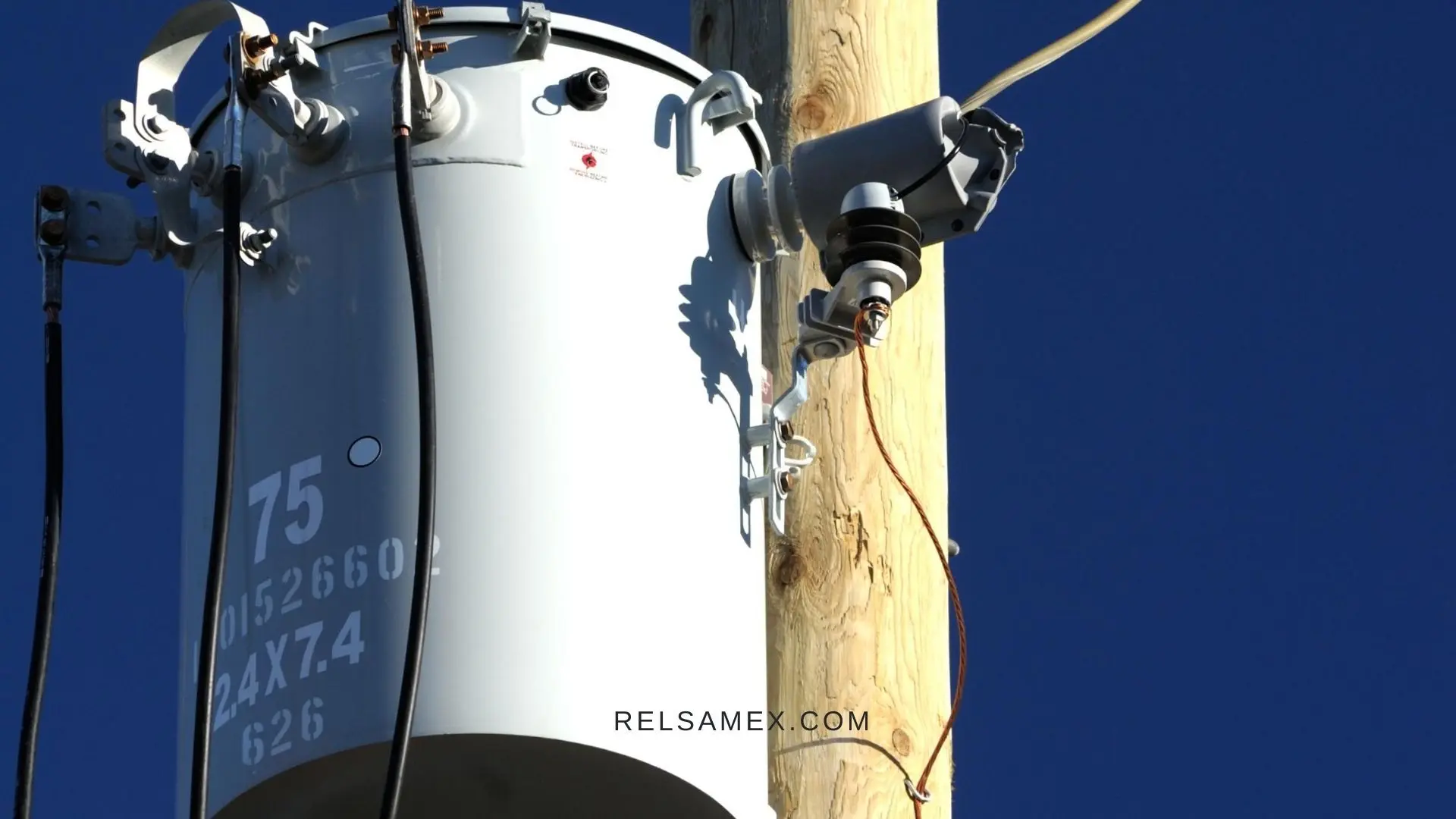

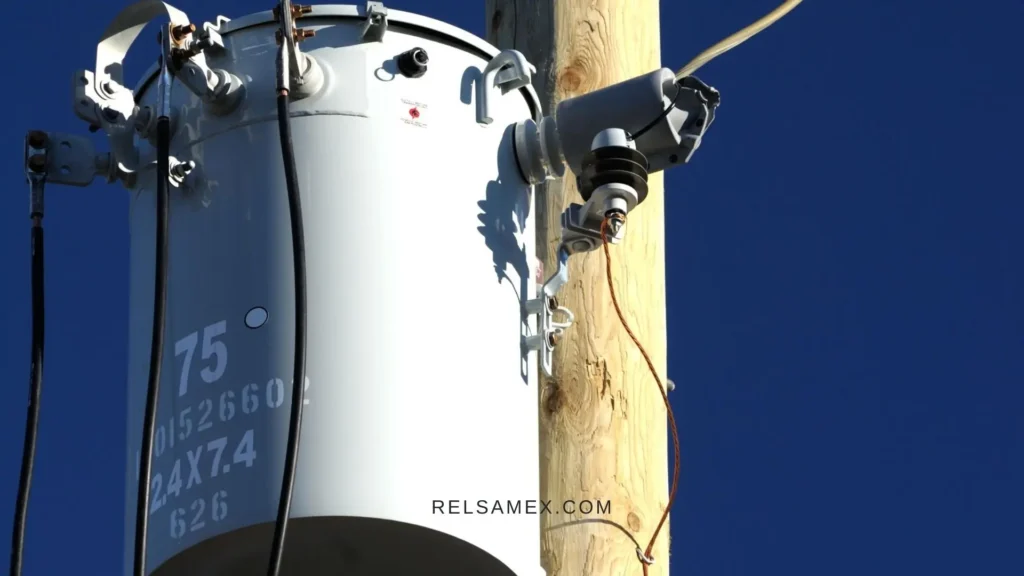

| Tipo poste (Monofásico) | 10-100 | Redes de distribución aérea |
| Tipo poste (Trifásico) | 15-150 | Redes de distribución aérea |
| Tipo subestación (Trifásico) | 225-3000+ | Subestaciones eléctricas, industrias |
Transformadores de Impedancia
Controlan la impedancia de un circuito, limitando la corriente en caso de cortocircuitos o sobrecargas.
Transformadores Elevadores/Reductores de Voltaje
Aumentan o disminuyen el voltaje de entrada según sea necesario. Se utilizan en una amplia gama de aplicaciones, desde electrónica de consumo hasta sistemas industriales.
Transformadores de Aislamiento
Proporcionan aislamiento galvánico entre dos circuitos, mejorando la seguridad y evitando interferencias.
Transformadores de Alimentación
Suministran energía a circuitos específicos, como los de control o señalización.
X1, X2, X3 en un Transformador: Conexiones del Devanado Secundario
En transformadores trifásicos, las terminales X1, X2 y X3 representan los extremos del devanado secundario de cada fase. La conexión de estas terminales determina la configuración de salida (estrella o delta) y el voltaje resultante. La correcta conexión es crucial para el funcionamiento adecuado del sistema.
Conexión de Transformadores: Un Procedimiento Paso a Paso
La conexión de un transformador requiere cuidado y precisión para evitar daños o accidentes. El procedimiento general incluye:
- Identificación del esquema: Conocer el diagrama de conexiones del transformador específico.
- Identificación de terminales: Diferenciar claramente los terminales de alta tensión (H1, H2, etc.) y baja tensión (X1, X2, etc.).
- Conexión de cables: Conectar los cables a los terminales correspondientes, siguiendo el diagrama de conexiones.
- Verificación del voltaje: Medir el voltaje de salida para asegurar que coincide con el esperado.
Es fundamental consultar las instrucciones del fabricante para cada modelo de transformador, ya que las conexiones y procedimientos pueden variar.
Conclusión:
Los transformadores son componentes clave en el manejo y distribución de la energía eléctrica. Comprender sus diferentes tipos, su funcionamiento y las implicaciones de sus conexiones es esencial para asegurar un uso seguro y eficiente de la energía.
