La comprensión de las mediciones eléctricas es fundamental en diversos campos, desde la electrónica hasta la ingeniería eléctrica. Este artículo profundiza en las principales magnitudes eléctricas, los instrumentos de medida y las aplicaciones prácticas. Aprenderás a realizar mediciones eléctricas de forma eficiente y precisa.
Las 5 Mediciones Eléctricas Fundamentales
Las magnitudes eléctricas más comunes que se miden son:
- Tensión (Voltios, V): La diferencia de potencial eléctrico entre dos puntos de un circuito. Un alto voltaje puede ser peligroso. Se mide con un voltímetro .
- Corriente (Amperios, A): El flujo de carga eléctrica a través de un conductor. Una corriente excesiva puede causar sobrecalentamiento y daños. Se mide con un amperímetro .
- Resistencia (Ohmios, Ω): La oposición al flujo de corriente en un circuito. Una resistencia alta puede limitar el flujo de corriente. Se mide con un óhmetro .
- Potencia (Vatios, W): La tasa de consumo de energía eléctrica. Una alta potencia indica un mayor consumo de energía. Se calcula a partir de la tensión y la corriente (P = V x I).
- Frecuencia (Hertz, Hz): El número de ciclos de una onda por segundo. La frecuencia es crucial en circuitos de corriente alterna (CA). Se mide con un osciloscopio o un analizador de espectro .
Instrumentos de Medición Eléctrica
Existen diversos instrumentos para realizar mediciones eléctricas, cada uno diseñado para una magnitud específica o un conjunto de ellas:
Amperímetro

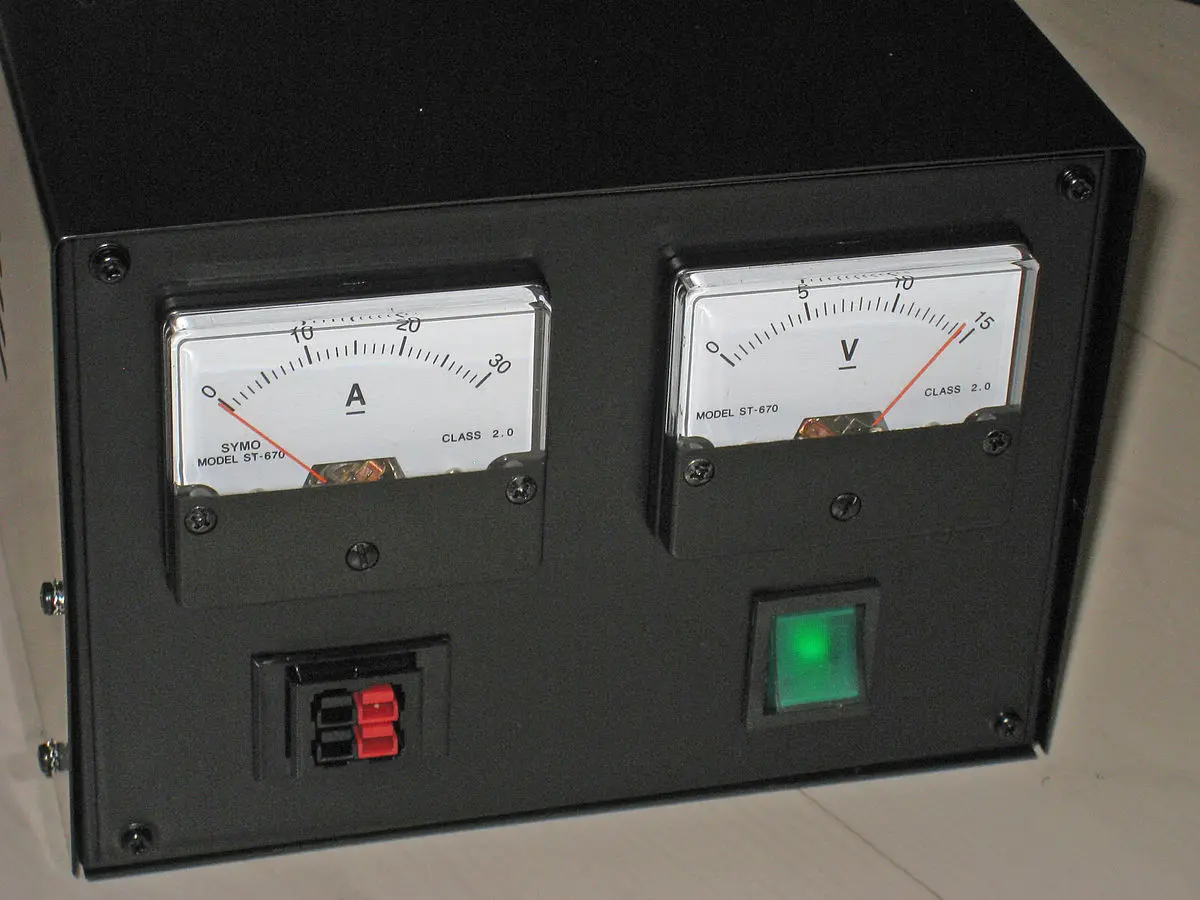

El amperímetro mide la intensidad de corriente que circula por un circuito. Debe conectarse en serie con la carga para medir la corriente que la atraviesa. Existen amperímetros analógicos y digitales, y los de pinza facilitan la medición sin interrumpir el circuito.
Voltímetro
El voltímetro se utiliza para medir la diferencia de potencial entre dos puntos de un circuito. Se conecta en paralelo a la carga, midiendo la tensión a través de ella. Al igual que los amperímetros, existen voltímetros analógicos y digitales.
Óhmetro
El óhmetro o ohmímetro mide la resistencia eléctrica de un componente o circuito. Algunos óhmetros incorporan una fuente de tensión interna para realizar la medición. Los de alta precisión utilizan contactos Kelvin para minimizar errores de medición.
Multímetro
Un multímetro, también conocido como polímetro o tester, combina las funciones de un amperímetro, voltímetro y óhmetro en un solo dispositivo. Algunos modelos avanzados pueden medir capacitancias, inductancias, frecuencia y otros parámetros.
Osciloscopio
El osciloscopio representa gráficamente las señales eléctricas en función del tiempo. Es una herramienta esencial para el análisis de señales complejas, permitiendo visualizar la forma de onda y medir parámetros como la amplitud, frecuencia y período.
Analizador de Espectro
El analizador de espectro muestra la distribución de energía de una señal en diferentes frecuencias. Es útil para analizar señales de radiofrecuencia y otras señales complejas.
Pinzas amperimétricas
Las pinzas amperimétricas son un tipo de amperímetro que facilita la medición de la corriente sin necesidad de abrir el circuito. Se colocan alrededor del conductor por el que circula la corriente, midiendo el campo magnético generado.
Unidades de Medida Eléctrica
El Sistema Internacional de Unidades (SI) define las unidades para las magnitudes eléctricas:
- Voltio (V): Unidad de tensión eléctrica.
- Amperio (A): Unidad de corriente eléctrica.
- Ohmio (Ω): Unidad de resistencia eléctrica.
- Vatio (W): Unidad de potencia eléctrica.
- Hertz (Hz): Unidad de frecuencia.
- Culombio (C): Unidad de carga eléctrica.
- Faradio (F): Unidad de capacitancia.
- Henrio (H): Unidad de inductancia.
Tabla Comparativa de Instrumentos de Medición
| Instrumento | Magnitud Medida | Conexión | Tipo |
|---|---|---|---|
| Amperímetro | Corriente (A) | Serie | Analógico/Digital |
| Voltímetro | Tensión (V) | Paralelo | Analógico/Digital |
| Óhmetro | Resistencia (Ω) | Directa | Analógico/Digital |
| Multímetro | Tensión, Corriente, Resistencia (y otras) | Variable | Analógico/Digital |
| Osciloscopio | Formas de onda | Variable | Analógico/Digital |
| Analizador de Espectro | Componentes de frecuencia | Variable | Digital |
Aplicaciones de las Mediciones Eléctricas
Las mediciones eléctricas son esenciales en una gran variedad de aplicaciones, incluyendo:
- Mantenimiento industrial: Detectar fallas en equipos y sistemas eléctricos.
- Control de calidad: Verificar el correcto funcionamiento de componentes electrónicos.
- Diseño de circuitos: Verificar el comportamiento de los circuitos y optimizar su diseño.
- Investigación científica: Realizar experimentos y estudios en física y electrónica.
- Automatización industrial: Monitorear y controlar procesos industriales.
- Diagnóstico de vehículos: Detectar fallos en sistemas eléctricos de automóviles.
- Ingeniería eléctrica: Diseño y puesta en marcha de instalaciones eléctricas.
- Domótica: Control y monitoreo de sistemas eléctricos en hogares inteligentes.
Consultas Habituales sobre Mediciones Eléctricas
A continuación, se responden algunas consultas habituales sobre mediciones eléctricas :
- ¿Cómo se mide la corriente? Con un amperímetro, conectándolo en serie con la carga.
- ¿Cómo se mide la tensión? Con un voltímetro, conectándolo en paralelo con la carga.
- ¿Qué es un multímetro? Un dispositivo que combina las funciones de amperímetro, voltímetro y ohmímetro.
- ¿Para qué sirve un osciloscopio? Para visualizar y analizar formas de onda eléctricas.
- ¿Cuáles son las unidades de medida eléctrica? Voltio, Amperio, Ohmio, Vatio, Hertz, etc.
Las mediciones eléctricas son procesos esenciales para comprender, diseñar, controlar y mantener sistemas y equipos eléctricos. La elección del instrumento adecuado depende de la magnitud a medir y la precisión requerida. La práctica y la comprensión de los principios básicos son clave para dominar el arte de las mediciones eléctricas. La consulta de un libro de mediciones eléctricas puede complementar esta información y proveer ejemplos más específicos.
