Los intercambiadores de calor son equipos esenciales en diversas industrias, desde la petroquímica hasta la alimentaria. Este artículo proporciona una visión completa de su diseño, funcionamiento, métodos de cálculo y estrategias de optimización. Aprenderemos sobre los diferentes tipos, métodos de análisis y resolución de problemas comunes.
¿Qué son los Intercambiadores de Calor?
Los intercambiadores de calor son dispositivos diseñados para transferir energía térmica entre dos o más fluidos a diferentes temperaturas. Esta transferencia puede ocurrir sin mezcla física entre los fluidos, lo que es crucial en muchas aplicaciones industriales. Existen diversos tipos de intercambiadores de calor, cada uno con sus propias ventajas y desventajas, dependiendo de la aplicación específica.
Tipos de Intercambiadores de Calor
- Intercambiadores de Tubos y Coraza: Compuestos por un haz de tubos dentro de una coraza. El fluido caliente fluye por los tubos, mientras que el fluido frío circula por la coraza. Son robustos y versátiles, pero pueden ser voluminosos.

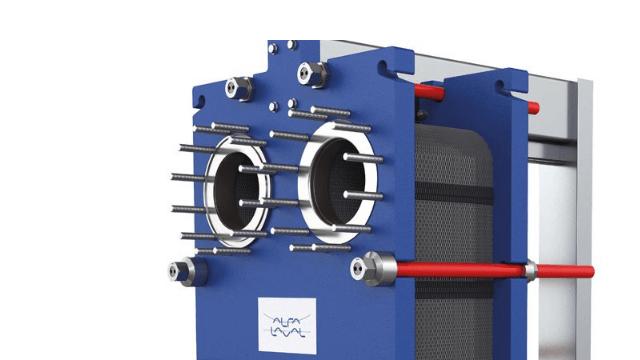

- Intercambiadores de Placas y Bastidores: Constan de una serie de placas corrugadas apiladas, con juntas que separan los fluidos. Ofrecen una alta eficiencia de transferencia de calor y un área superficial compacta, pero requieren mantenimiento regular.
- Intercambiadores de Calor de Tubos Concéntricos: Formado por dos tubos concéntricos, uno dentro del otro. El fluido caliente fluye por el tubo interno, mientras que el fluido frío circula por el espacio anular. Simples y económicos, pero limitados en su capacidad de transferencia de calor.
- Intercambiadores de Calor de Flujo Cruzado: Los fluidos fluyen perpendicularmente entre sí. Son compactos y eficientes, pero su análisis térmico puede ser más complejo.
Métodos de Cálculo para Intercambiadores de Calor
El diseño y la optimización de intercambiadores de calor requieren métodos precisos para calcular la transferencia de calor. Dos métodos comúnmente utilizados son:
Método de la Diferencia de Temperatura Media Logarítmica (DTML)
Este método se basa en la diferencia de temperatura logarítmica media entre los fluidos. Es relativamente simple de aplicar, pero requiere ajustes para flujos multipaso y configuraciones complejas. La ecuación básica es:
Q = U A ΔT ml
Donde:
- Q = Calor transferido
- U = Coeficiente global de transferencia de calor
- A = Área de transferencia de calor
- ΔT ml = Diferencia de temperatura media logarítmica
Para flujos multipaso, se utiliza un factor de corrección (F) para ajustar la ΔT ml:
Q = U A F ΔT ml
Método de la Efectividad-Número de Unidades de Transferencia (ε-NTU)
Este método utiliza el concepto de efectividad (ε) y el número de unidades de transferencia (NTU) para determinar la transferencia de calor. Es particularmente útil para intercambiadores de calor con configuraciones complejas o cuando las temperaturas de entrada y salida no son fácilmente medibles. Las ecuaciones varían según la configuración del intercambiador.
ε = Q / Q max
Donde:
- ε = Efectividad
- Q = Calor transferido
- Q max = Calor máximo transferible
NTU = UA / C min
Donde:
- NTU = Número de unidades de transferencia
- U = Coeficiente global de transferencia de calor
- A = Área de transferencia de calor
- C min = Capacidad calorífica mínima
Tabla Comparativa: DTML vs. ε-NTU
| Característica | DTML | ε-NTU |
|---|---|---|
| Simplicidad | Alta | Baja |
| Aplicaciones | Flujos sencillos, multipaso | Configuraciones complejas, flujos cruzados |
| Precisión | Buena para flujos sencillos | Buena para configuraciones complejas |
| Cálculo | Directo | Iterativo |
El Método Kern
El método Kern es una metodología ampliamente utilizada para el diseño de intercambiadores de calor de tubos y coraza. Se basa en un enfoque paso a paso que considera diferentes factores, incluyendo las caídas de presión, la corrosión y la formación de incrustaciones. Es una herramienta poderosa para ingenieros que buscan un diseño robusto y eficiente.
Optimización de Intercambiadores de Calor
La optimización de intercambiadores de calor se centra en maximizar la eficiencia de transferencia de calor y minimizar los costos. Esto puede lograrse mediante:
- Selección del tipo de intercambiador adecuado: Elegir el tipo de intercambiador que mejor se adapta a las necesidades específicas de la aplicación.
- Optimización del diseño: Ajustar parámetros de diseño como el área superficial, el número de pasos y la disposición de los fluidos.
- Minimización de la formación de incrustaciones: Implementar estrategias para reducir la acumulación de depósitos en las superficies de transferencia de calor.
- Control del flujo: Optimizar las velocidades de flujo de los fluidos para maximizar la transferencia de calor.
Consultas Habituales
- ¿Qué es el fouling? El fouling o incrustación es la acumulación de depósitos en las superficies de intercambio de calor, lo que reduce la eficiencia.
- ¿Cómo se calcula la caída de presión? La caída de presión se calcula utilizando ecuaciones que consideran la geometría del intercambiador y las propiedades de los fluidos.
- ¿Qué es el coeficiente de transferencia de calor? El coeficiente de transferencia de calor es una medida de la capacidad del intercambiador para transferir calor.
- ¿Cómo se selecciona el material adecuado? La selección del material depende de las propiedades de los fluidos, la temperatura de operación y la corrosión.
Este artículo proporciona una visión general de los intercambiadores de calor. Para un estudio más profundo, se recomienda consultar literatura especializada y manuales de ingeniería.
