Librerías vhdl para el diseño de sistemas digitales

VHDL (VHSIC Hardware Description Language) es un lenguaje de descripción de hardware utilizado para modelar y simular sistemas digitales. Su eficiencia radica en gran medida en el uso de librerías, que proveen conjuntos de funciones, tipos de datos y componentes predefinidos, acelerando el proceso de diseño y mejorando la reutilización del código. Este artículo explora el entorno de las librerías VHDL, sus funcionalidades, y cómo optimizar su uso.

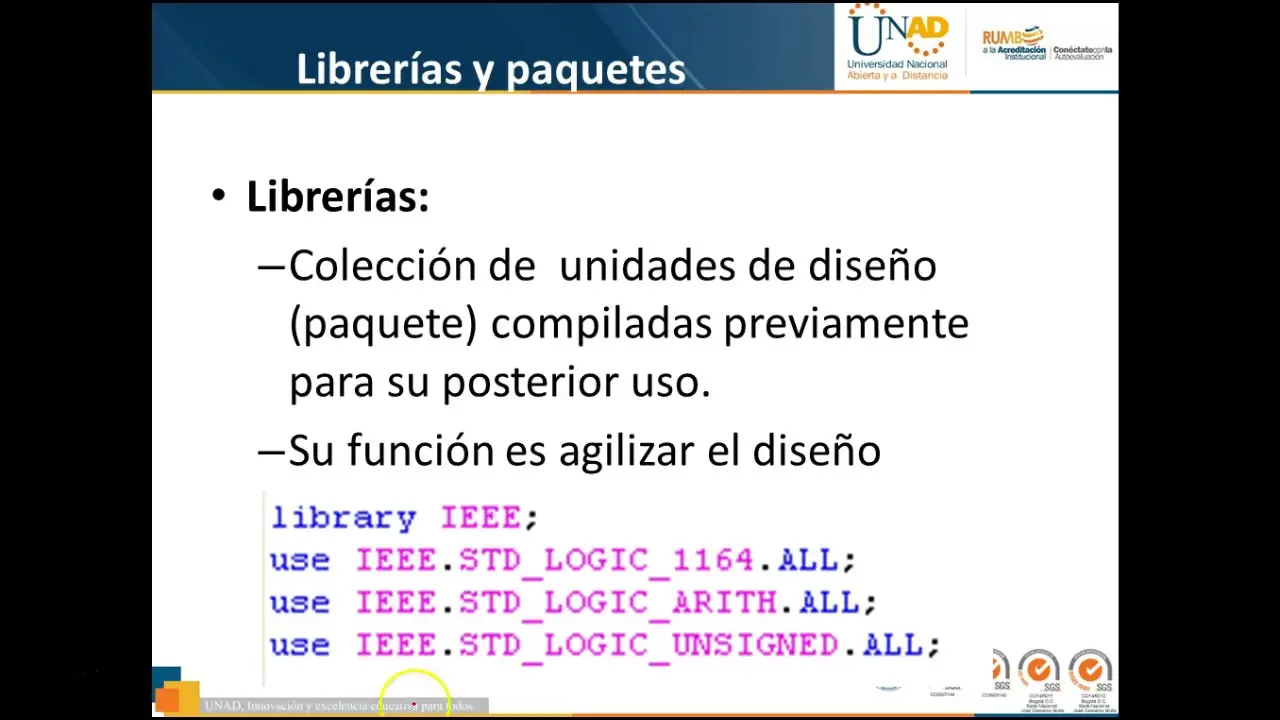

Qué es una librería VHDL?

Una librería VHDL es una colección de paquetes que contienen declaraciones de tipos de datos, funciones, procedimientos, constantes y otras entidades reutilizables. Estas librerías son cruciales para la organización y eficiencia del código VHDL, permitiendo a los diseñadores evitar la reescritura repetitiva de código y promover la consistencia en los proyectos.

Bibliotecas utilizadas en VHDL

La base del desarrollo en VHDL se sustenta en la utilización de bibliotecas predefinidas. Entre las más comunes y esenciales, se encuentran:

• IEEE: Esta es la biblioteca estándar que contiene paquetes fundamentales para la descripción de hardware digital. Dentro de ella, destacan:
• ieee.std_logic_116all: Define el tipo de datos std_logic y sus operaciones asociadas, ofreciendo mayor flexibilidad que el tipo bit .
• ieee.numeric_std.all: Proporciona tipos de datos numéricos como unsigned y signed , ideales para operaciones aritméticas. Su uso es altamente recomendado para simplificar el código y evitar errores comunes con std_logic_vector .

La inclusión de estas bibliotecas generalmente se realiza al inicio de un archivo VHDL, de la siguiente manera:

library IEEE;use ieee.std_logic_116all;use ieee.numeric_std.all;

Comparativa entre std_logic_vector, unsigned y signed

Una de las decisiones más importantes al trabajar con VHDL implica la elección del tipo de dato para representar vectores de bits. std_logic_vector, unsignedy signed, todos disponibles en la biblioteca ieee.numeric_std, ofrecen diferentes funcionalidades:

La utilización de unsignedo signedsimplifica significativamente el código, evitando conversiones innecesarias y mejorando la legibilidad. Por ejemplo, al sumar dos vectores de 8 bits, con unsignedla operación es directa, mientras que con std_logic_vectorrequiere conversiones previas y posteriores.

Veamos un ejemplo de sumador de 8 bits usando std_logic_vectory luego con unsigned:

Ejemplo con std_logic_vector:

library IEEE;use IEEE.STD_LOGIC_116ALL;use ieee.numeric_std.all;entity adder_8bit isport (A,B: in std_logic_vector (7 downto 0);C: out std_logic_vector (8 downto 0));end adder_8bit;architecture adder_8bit_arch of adder_8bit isbeginC <= std_logic_vector(unsigned(('0' & A)) + unsigned(('0' & B)));end adder_8bit_arch;

Ejemplo con unsigned:

library IEEE;use IEEE.STD_LOGIC_116ALL;use ieee.numeric_std.all;entity adder_8bitb isport (A,B: in unsigned (7 downto 0);C: out unsigned (8 downto 0));end adder_8bitb;architecture adder_8bitb_arch of adder_8bitb isbeginC <= ('0' & A) + ('0' & B);end adder_bitb_arch;

La versión con unsignedes considerablemente más concisa y fácil de entender. La función resizede numeric_stdfacilita aún más el manejo del tamaño de los datos en operaciones como multiplicación.

Signed vs. Unsigned en VHDL

La diferencia clave entre signedy unsignedreside en la interpretación del bit más significativo (MSB): en unsigned, el MSB representa el valor más significativo del número positivo; en signed, el MSB indica el signo del número (0 para positivo, 1 para negativo), utilizando la representación en complemento a dos.

Dónde programar en VHDL

Existen diversas herramientas para la escritura, compilación y simulación de código VHDL. Algunas opciones populares incluyen:

• GHDL: Un compilador libre y gratuito, compatible con múltiples plataformas (Linux y Windows).
• Active-HDL (Aldec): Una herramienta comercial con funcionalidades avanzadas para simulación y verificación.
• ModelSim (Mentor Graphics): Otro simulador comercial ampliamente utilizado en la industria.
• Vivado (Xilinx) y Quartus Prime (Intel): Entornos de desarrollo integrados (IDE) que incluyen compiladores y simuladores de VHDL, usualmente asociados a FPGAs específicos.

La elección de la herramienta dependerá de las necesidades del proyecto, el presupuesto y la experiencia del usuario.

GHDL: Instalación y Uso

GHDL es un compilador de código abierto que ofrece una alternativa gratuita y potente para el desarrollo en VHDL. Su instalación varía según el sistema operativo, pero generalmente implica descargar el instalador desde el sitio web oficial y seguir las instrucciones de instalación. Una vez instalado, se puede compilar y simular código VHDL usando comandos desde la línea de comandos.

Qué es un paquete en VHDL

Un paquete en VHDL es una unidad de código que encapsula declaraciones de tipos de datos, constantes, funciones, subprogramas, etc., para ser reutilizados en múltiples partes de un diseño. Los paquetes promueven la modularidad, la reutilización de código y facilitan el mantenimiento de proyectos complejos. Al igual que las librerías, son esenciales para la organización y legibilidad.

Las librerías VHDL y los paquetes son elementos fundamentales para el diseño de sistemas digitales eficientes y robustos. Una comprensión adecuada de su uso y las opciones disponibles, como el uso de unsignedy signeden lugar de std_logic_vectorpara operaciones aritméticas, es clave para el éxito en proyectos de desarrollo de hardware.
