En el entorno de la robótica y la automatización, el control preciso del movimiento es fundamental. Para ello, los servos son componentes clave, y la librería Servo H en Arduino facilita enormemente su manejo. Este artículo profundiza en el funcionamiento de esta librería, su configuración, ejemplos de uso y las consultas habituales que surgen a la hora de implementarla en tus proyectos.
¿Qué es una librería Servo?
Antes de adentrarnos en la librería Servo H, es importante entender el concepto general de una librería de servos para Arduino. Una librería de servos es un conjunto de funciones pre-escritas que simplifica la interacción con los servos. En lugar de programar directamente los complejos detalles de comunicación con el servo (pulsos PWM, tiempos de respuesta, etc.), la librería nos proporciona funciones fáciles de usar para controlar la posición del servo de manera sencilla.
Estas librerías abstraen la complejidad del hardware, permitiendo a los programadores centrarse en la lógica de su aplicación en lugar de los detalles de bajo nivel. Esto resulta en código más limpio, legible y fácil de mantener.
¿Cómo Funciona la Librería Servo H?
La librería Servo H de Arduino es una herramienta potente y versátil que permite controlar múltiples servos de forma eficiente. Se basa en el envío de pulsos PWM (modulación por ancho de pulso) al servo. Cada pulso representa un ángulo específico para el servo, permitiendo su posicionamiento con precisión.
A diferencia de otras librerías, la librería Servo H destaca por su capacidad para manejar un número significativo de servos simultáneamente sin comprometer el rendimiento del microcontrolador. Esto la convierte en una opción ideal para proyectos que involucran múltiples actuadores.

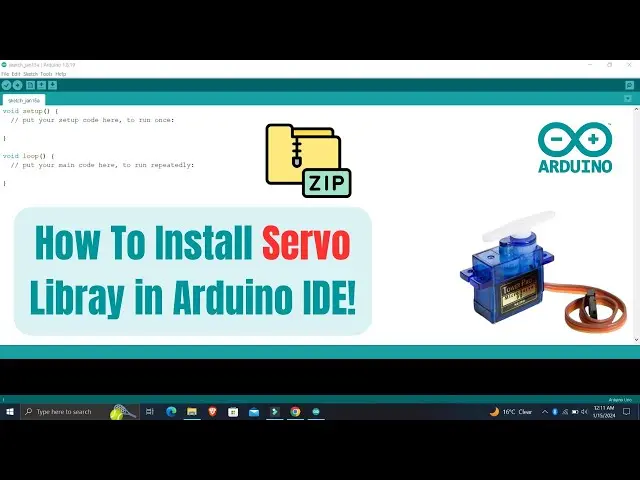

Instalación de la Librería Servo H
La instalación de la librería Servo H es generalmente sencilla y se realiza a través del gestor de librerías de Arduino IDE. Estos son los pasos generales:
- Abrir el Arduino IDE.
- Ir a “Sketch” -> “Importar librería” -> “Añadir librería ZIP”.
- Seleccionar el archivo ZIP de la librería Servo H descargado previamente.
- Reiniciar el IDE.
Una vez instalada, la librería estará disponible para ser utilizada en tus proyectos.
Funciones Principales de la Librería Servo H
La librería Servo H ofrece una gama de funciones que facilitan el control de servos. Algunas de las más importantes son:
attach(pin, min, max): Esta función asocia un servo a un pin específico del microcontrolador, definiendo el rango mínimo y máximo de los pulsos PWM (generalmente 500 µs y 2500 µs, respectivamente).write(angle): Permite establecer la posición del servo en un ángulo específico (en grados).read(): Devuelve el ángulo actual del servo.writeMicroseconds(us): Permite establecer la posición del servo mediante el ancho del pulso en microsegundos.attached(): Indica si el servo está conectado a un pin.
Estas funciones brindan un control preciso y flexible sobre el movimiento del servo. Su uso intuitivo simplifica la programación y reduce el tiempo de desarrollo.
Ejemplos de Uso de la Librería Servo H
A continuación, se presenta un ejemplo sencillo que ilustra el uso de la librería Servo H para controlar un servo:
#include
Servo myservo; // crea un objeto servo
void setup() {
myservo.attach(9); // atacha el servo al pin 9
}
void loop() {
for (int i = 0; i <= 180; i++) {
myservo.write(i);
delay(15);
}
for (int i = 180; i >= 0; i--) {
myservo.write(i);
delay(15);
}
}
Este código mueve el servo conectado al pin 9 de 0 a 180 grados y viceversa.
Consultas Habituales sobre la Librería Servo H
A continuación, abordamos algunas de las preguntas más frecuentes sobre la librería Servo H :
¿Cuántos servos puedo controlar con la librería Servo H?
La cantidad de servos que puedes controlar simultáneamente depende de los recursos del microcontrolador que estés utilizando. En general, la librería Servo H es eficiente y permite el control de varios servos, pero es recomendable realizar pruebas para determinar el límite óptimo según tu configuración específica.
¿Qué pasa si el servo no responde?
Si un servo no responde, verifica lo siguiente:
- Conexión correcta del servo al microcontrolador y la fuente de alimentación.
- El pin utilizado en el código coincide con el pin al que está conectado el servo.
- La alimentación del servo es adecuada (voltaje y corriente).
- No hay conflictos de pines con otros componentes.
¿Cómo solucionar problemas de jitter o vibración en el servo?
La vibración o jitter en un servo puede deberse a varias causas. Algunas posibles soluciones son:
- Aumentar la frecuencia de actualización de los pulsos PWM.
- Asegurarse de que la alimentación del servo sea estable.
- Revisar la calidad de la conexión entre el servo y el microcontrolador.
- Usar condensadores de desacoplamiento para estabilizar la alimentación.
Tabla Comparativa con Otras Librerías de Servos
Aunque la librería Servo H es una excelente opción, es útil compararla con otras librerías disponibles:
| Librería | Ventajas | Desventajas |
|---|---|---|
| Librería Servo H | Alta eficiencia, manejo de múltiples servos, fácil de usar | Mayor consumo de memoria (en comparación con algunas librerías más simples) |
| Librería Servo Estándar de Arduino | Sencilla, fácil de usar para proyectos pequeños | Limitaciones en el número de servos controlables simultáneamente |
| Otras Librerías (ej. ServoTimer2) | Optimización para recursos específicos | Complejidad en la configuración y uso |
La elección de la librería dependerá de las necesidades específicas de cada proyecto. Para proyectos con múltiples servos, la librería Servo H suele ser la mejor opción debido a su eficiencia.
Conclusión
La librería Servo H es una herramienta esencial para cualquier persona que trabaje con servos en Arduino. Su facilidad de uso, eficiencia y capacidad para gestionar múltiples servos la convierten en una opción ideal para una amplia gama de proyectos, desde robots simples hasta sistemas de automatización complejos. Con una comprensión sólida de su funcionamiento y la información proporcionada en este artículo, podrás aprovechar al máximo las capacidades de esta potente librería.
