En este artículo, exploraremos a fondo el entorno de los sensores PIR y su simulación en Proteus, una herramienta ampliamente utilizada para el diseño y simulación de circuitos electrónicos. Aprenderemos sobre su funcionamiento, configuración y aplicaciones prácticas, incluyendo ejemplos de código para su integración con microcontroladores como Arduino. La búsqueda de " librería sensor PIR para Proteus " es común entre estudiantes e ingenieros, por lo que este artículo pretende ser una tutorial integral para abordar esta necesidad.

¿Qué es un Sensor PIR y cómo funciona?

Un sensor PIR, o sensor infrarrojo pasivo ( Passive Infrared ), es un dispositivo que detecta el movimiento mediante la medición de la radiación infrarroja (IR) emitida por los objetos en su campo de visión. Todos los objetos emiten radiación IR, pero la cantidad de radiación emitida varía según la temperatura del objeto. Un sensor PIR contiene dos sensores piroeléctricos que detectan los cambios en la radiación IR. Cuando un objeto caliente (como un humano o un animal) se mueve dentro del campo de visión del sensor, causa un cambio en la cantidad de radiación IR detectada por cada sensor, lo que genera una señal de salida. Esta señal indica la detección de movimiento.

El sensor PIR típicamente consta de:

• Sensor piroeléctrico : Un material que genera una carga eléctrica en respuesta a cambios en la temperatura.
• Lente Fresnel : Una lente que concentra la radiación IR en los sensores piroeléctricos, aumentando el rango de detección.

Los sensores PIR son ampliamente utilizados en diversas aplicaciones, incluyendo:

• Sistemas de seguridad
• Iluminación inteligente
• Control de acceso
• Automatización del hogar

Librería Sensor PIR para Proteus : ¿Existe una librería específica?

Proteus no cuenta con una " librería sensor PIR " dedicada como tal. En lugar de una librería específica, se utiliza un modelo del sensor PIR en el software. Esto generalmente implica la utilización de un componente genérico que simula la funcionalidad del sensor mediante un modelo de comportamiento. Es importante destacar que la simulación puede no reflejar completamente el comportamiento del sensor en el entorno real debido a las complejidades del entorno y la tecnología del propio sensor.

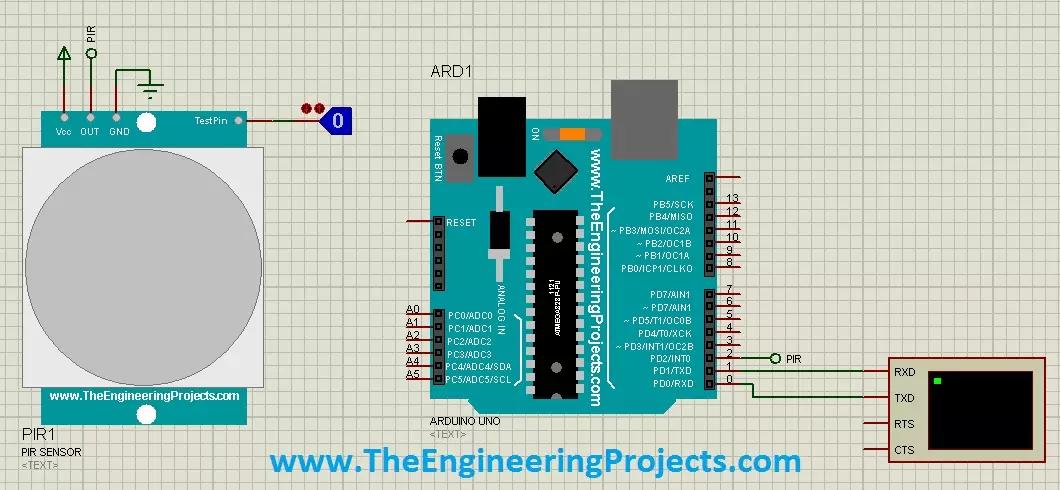

Simulando un Sensor PIR en Proteus

Para simular un sensor PIR en Proteus, se deben seguir los siguientes pasos:

1. Seleccionar el componente que representa al sensor PIR. Generalmente, se busca un componente digital que pueda simular la salida digital del sensor (alto/bajo).
2. Configurar el componente: Esto implica definir los parámetros relevantes, como el tiempo de retardo, la sensibilidad y el modo de disparo (simple o múltiple). Estos parámetros suelen ser configurables en el propio componente o mediante la creación de un subcircuito más complejo.
3. Conectar el sensor al circuito: Conectar los pines de alimentación (VCC, GND) y la salida del sensor al resto del circuito. La salida del sensor se puede conectar a una entrada digital del microcontrolador o a otros componentes.
4. Escribir el código: Escribir el código para el microcontrolador que procesará la salida del sensor. Este código debe monitorizar la entrada digital del sensor y realizar las acciones correspondientes.

Ejemplos de Aplicaciones con Sensor PIR y Arduino

Los sensores PIR se integran fácilmente con microcontroladores como Arduino. A continuación, se presentan ejemplos de código para diferentes aplicaciones:

Ejemplo 1: Encendido de un LED al detectar movimiento

int ledPin = 13; // Pin del LEDint pirPin = 2; // Pin del sensor PIRvoid setup() { pinMode(ledPin, OUTPUT); pinMode(pirPin, INPUT);}void loop() { if (digitalRead(pirPin) == HIGH) { digitalWrite(ledPin, HIGH); // Enciende el LED } else { digitalWrite(ledPin, LOW); // Apaga el LED }}

Ejemplo 2: Detección de movimiento con temporizador

int ledPin = 13;int pirPin = 2;unsigned long previousMillis = 0;const long interval = 5000; // 5 segundosvoid setup() { pinMode(ledPin, OUTPUT); pinMode(pirPin, INPUT);}void loop() { unsigned long currentMillis = millis(); if (digitalRead(pirPin) == HIGH) { digitalWrite(ledPin, HIGH); previousMillis = currentMillis; } else if (currentMillis - previousMillis >= interval) { digitalWrite(ledPin, LOW); }}

Tabla Comparativa de Sensores PIR

A continuación, se muestra una tabla comparativa de diferentes modelos de sensores PIR, aunque la disponibilidad y especificaciones pueden variar.

Consideraciones Adicionales

Al trabajar con sensores PIR, es importante considerar lo siguiente:

• Rango de detección : El rango de detección del sensor PIR puede verse afectado por diversos factores, como la temperatura ambiente, la presencia de obstáculos y la superficie de los objetos en movimiento.
• Ángulo de detección : El ángulo de detección determina el campo de visión del sensor. Un ángulo más amplio permite una mayor cobertura.
• Sensibilidad : La sensibilidad del sensor PIR se puede ajustar para optimizar el rendimiento en diferentes entornos.
• Tiempo de retardo : El tiempo de retardo determina el tiempo durante el cual la salida del sensor permanece activa después de la detección de movimiento.

La simulación en Proteus es una herramienta valiosa para comprender el funcionamiento de los sensores PIR antes de su implementación en un proyecto real. Sin embargo, es crucial recordar las limitaciones de la simulación y realizar pruebas exhaustivas en un entorno real para validar el funcionamiento del sistema.

Con esta información, esperamos que la búsqueda de " librería sensor PIR para Proteus " sea más clara, entendiendo que la clave reside en la selección y configuración apropiada del componente virtual en el software y la correcta programación del microcontrolador.
