Librería pid en arduino: control preciso para tus proyectos

En el entorno de la automatización y el control de procesos, la precisión es fundamental. Arduino, con su versatilidad y accesibilidad, se convierte en una herramienta poderosa para implementar sistemas de control sofisticados. Una de las técnicas más utilizadas en este ámbito es el control PID (Proporcional, Integral, Derivativo), y gracias a la existencia de librerías específicas, su implementación en Arduino se simplifica notablemente. Este artículo profundiza en el funcionamiento de la librería PID en Arduino, mostrando ejemplos prácticos y aclarando las dudas más frecuentes.

¿Qué es un controlador PID?

Un controlador PID es un algoritmo de control de bucle cerrado que ajusta continuamente una variable de proceso (como la temperatura, la velocidad o la posición) para alcanzar un valor deseado (setpoint). Se basa en tres términos:

• Proporcional (P): Responde a la diferencia entre el valor actual y el valor deseado (error). Cuanto mayor es el error, mayor es la corrección.
• Integral (I): Compensa el error acumulado a lo largo del tiempo. Esto ayuda a eliminar el error residual y alcanzar el setpoint con mayor precisión.
• Derivativo (D): Predice el error futuro basándose en la tasa de cambio del error. Esto ayuda a estabilizar el sistema y evitar oscilaciones.

La combinación de estos tres términos permite obtener un control preciso y robusto, adaptándose a diferentes tipos de sistemas y perturbaciones.

¿Por qué usar una librería PID en Arduino?

Implementar un algoritmo PID desde cero puede ser complejo y requerir un profundo conocimiento de matemáticas y control de sistemas. Las librerías PID para Arduino simplifican este proceso al proporcionar funciones predefinidas que encapsulan la lógica del algoritmo. Esto permite a los usuarios centrarse en la aplicación específica, sin tener que preocuparse por los detalles de implementación del controlador.

Además de la simplicidad, el uso de una librería ofrece otras ventajas:

• Eficiencia: Las librerías están optimizadas para un rendimiento eficiente en la plataforma Arduino.
• Facilidad de uso: La interfaz de programación suele ser intuitiva y fácil de comprender.
• Reutilización: Una vez que se integra una librería PID, se puede reutilizar fácilmente en diferentes proyectos.

Instalación y uso de la librería PID en Arduino

Existen diversas librerías PID disponibles para Arduino. La mayoría se pueden instalar a través del administrador de bibliotecas del IDE de Arduino. Para instalar una librería, busca "PID" en el administrador y selecciona la que mejor se adapte a tus necesidades. La mayoría comparten una estructura similar, aunque las funciones y parámetros específicos pueden variar.

Una vez instalada, la librería se incluye en tu código con una línea #include. La configuración típica incluye la definición de los parámetros PID (Kp, Ki, Kd), el establecimiento del setpoint y la lectura de la variable de proceso.

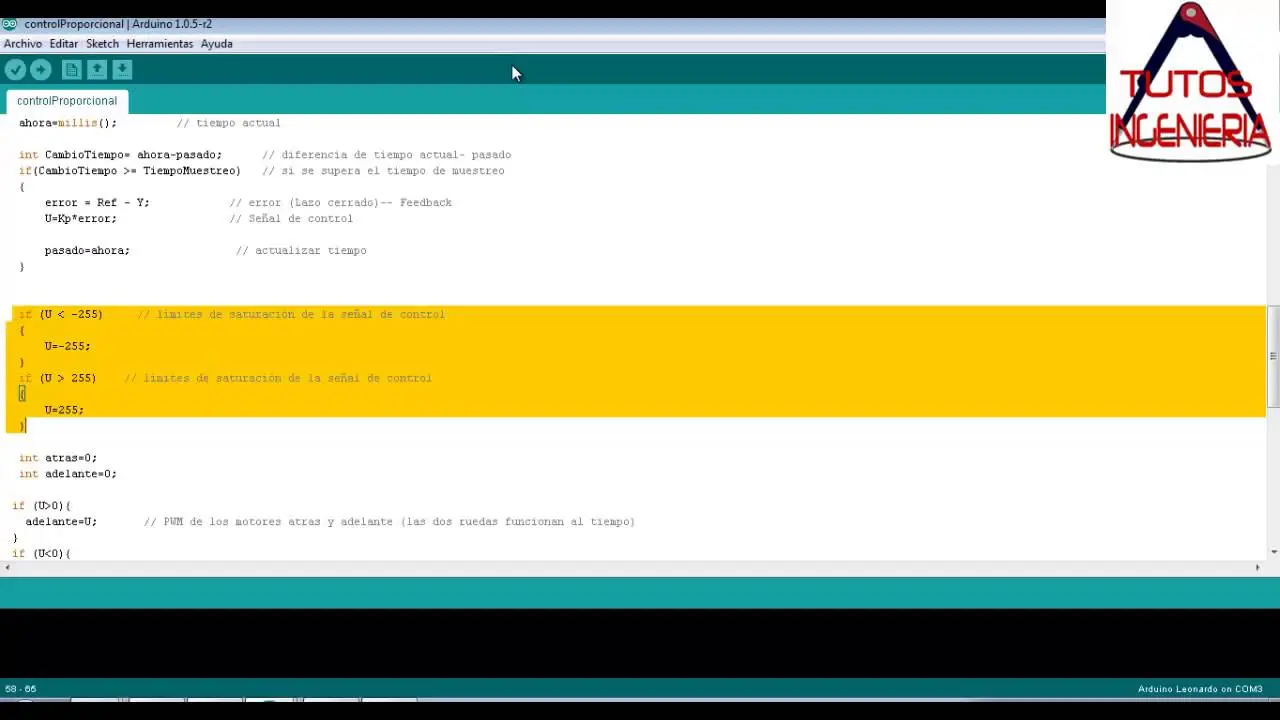

Ejemplo de código con la librería PID

El siguiente ejemplo ilustra un código básico utilizando una librería PID para controlar la velocidad de un motor:

#include <PID_vh>// Define los pines del sensor y el actuadorint sensorPin = A0;int motorPin = 9;// Define los parámetros PIDdouble Kp = 0;double Ki = 0.1;double Kd = 0.01;// Crea el objeto PIDPID myPID(&input, &output, &setpoint, Kp, Ki, Kd, DIRECT);// Variablesdouble input;double output;double setpoint = 500;void setup() { // Inicializa la comunicación serial Serial.begin(9600); // Inicializa el PID myPID.SetMode(AUTOMATIC);}void loop() { // Lee el valor del sensor input = analogRead(sensorPin); // Calcula la salida del PID myPID.Compute(); // Escribe la salida al motor analogWrite(motorPin, output); // Imprime los valores en el monitor serial Serial.print("Input: "); Serial.print(input); Serial.print(", Output: "); Serial.println(output);}

Recuerda adaptar este código a tu configuración específica, incluyendo los pines correctos, los valores de los parámetros PID y la forma de leer el sensor y controlar el actuador.

Ajuste de los parámetros PID

La clave para un buen control PID radica en el ajuste adecuado de los parámetros Kp, Ki y Kd. Estos parámetros influyen en la respuesta del sistema, afectando a la velocidad de respuesta, la precisión y la estabilidad. Existen diferentes métodos para ajustar estos parámetros, incluyendo:

• Método de Ziegler-Nichols: Un método clásico que implica encontrar la ganancia crítica y el periodo de oscilación del sistema.
• Ajuste manual: Un método iterativo que implica ajustar los parámetros de forma manual y observar la respuesta del sistema.
• Ajuste automático: Algunos algoritmos PID incluyen funciones de ajuste automático que optimizan los parámetros de forma automática.

Experimentar con diferentes valores de los parámetros es crucial para encontrar la configuración óptima para tu sistema específico. Recuerda que un mal ajuste puede resultar en oscilaciones, inestabilidad o respuesta lenta.

Consultas habituales sobre la librería PID en Arduino

A continuación, se responden algunas consultas habituales relacionadas con el uso de la librería PID en Arduino:

¿Qué librería PID es la mejor para Arduino?

No existe una librería PID "mejor" que otra. La elección depende de las necesidades específicas del proyecto y de las preferencias del usuario. Algunas librerías ofrecen funcionalidades adicionales, como la capacidad de ajustar los parámetros de forma automática o la gestión de diferentes modos de operación. Investiga las diferentes opciones disponibles y selecciona la que mejor se adapte a tu proyecto.

¿Cómo sintonizar los parámetros PID?

La sintonización de los parámetros PID es un proceso iterativo que implica ajustar los valores de Kp, Ki y Kd para obtener la respuesta deseada. Se recomienda comenzar con valores bajos y aumentarlos gradualmente hasta encontrar la configuración que proporciona una respuesta estable y precisa. Existen diversos métodos para la sintonización, como el método de Ziegler-Nichols, el método de ensayo y error, y el uso de herramientas de sintonización automática.

¿Puedo usar la librería PID con diferentes sensores y actuadores?

Sí, la librería PID puede utilizarse con una variedad de sensores y actuadores. La adaptación se realiza modificando el código para leer el valor del sensor y controlar el actuador. La librería se encarga del cálculo PID, independientemente del tipo de sensor o actuador que se utilice.

¿Qué significa DIRECT y REVERSE en la configuración del PID?

Los parámetros DIRECT y REVERSE se utilizan para especificar la relación entre la salida del PID y el valor de la variable de proceso. DIRECT indica que un aumento en la salida del PID causa un aumento en la variable de proceso, mientras que REVERSE indica lo contrario.

Tabla comparativa de algunas librerías PID para Arduino

La siguiente tabla compara algunas de las librerías PID más populares para Arduino (ten en cuenta que las características pueden cambiar con las actualizaciones):

Recuerda que esta tabla no es exhaustiva y existen muchas otras librerías PID disponibles para Arduino.

Conclusión

Las librerías PID para Arduino facilitan enormemente la implementación de controladores PID en proyectos de automatización. Su uso simplifica el desarrollo, permite la reutilización del código y ofrece una solución robusta y eficiente para controlar diversos procesos. La clave para un control preciso reside en el ajuste adecuado de los parámetros PID, un proceso que requiere experimentación y comprensión de la dinámica del sistema.
