En este artículo, exploraremos el entorno de la comunicación Modbus con Arduino utilizando la librería ArduinoModbus. Esta librería permite a tu placa Arduino interactuar con una amplia gama de dispositivos industriales y automatización que utilizan el protocolo Modbus, abriendo un universo de posibilidades para proyectos de control y monitorización.
¿Qué es la Librería ArduinoModbus?
ArduinoModbus es una librería de código abierto que facilita la implementación del protocolo Modbus en placas Arduino. Soporta dos modos de transporte principales: RTU (a través de RS485) y TCP (a través de Ethernet o WiFi). Esto te permite conectar tu Arduino a una variedad de dispositivos Modbus, independientemente de su interfaz de comunicación.
Compatibilidad
La librería ArduinoModbus es compatible con varias arquitecturas de Arduino, incluyendo megaavr, samd, mbed_nano, mbed_portenta y mbed_opta. Esto significa que puedes utilizarla con una gran variedad de placas Arduino, desde las más básicas hasta las más potentes. Sin embargo, tener en cuenta que la disponibilidad de ciertas características de hardware puede variar según el modelo de placa.
Instalación
Instalar la librería ArduinoModbus es sencillo. Simplemente abre el Administrador de Librerías en el IDE de Arduino y busca " ArduinoModbus ". Una vez encontrada, instálala siguiendo las instrucciones del IDE.
Modos de Comunicación: RTU y TCP
La librería ArduinoModbus soporta dos modos de comunicación Modbus: RTU y TCP. Cada uno tiene sus propias características:

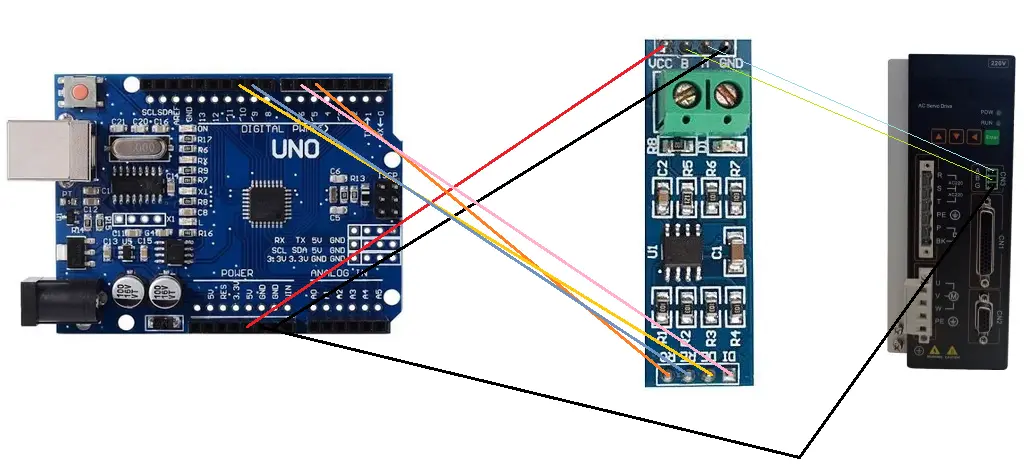

Modbus RTU (RS485)
El modo RTU utiliza la comunicación serial a través de RS48Requiere un shield RS485 para conectar tu Arduino a la red Modbus. La comunicación RTU es multipunto, lo que significa que varios dispositivos pueden compartir el mismo bus RS48Es necesario especificar la ID de la unidad en cada comunicación.
Modbus TCP (Ethernet/WiFi)
El modo TCP utiliza la comunicación Ethernet o WiFi. Requiere un shield Ethernet o una conexión WiFi. La comunicación TCP es punto a punto, utilizando la dirección IP del dispositivo Modbus. No es necesario especificar una ID de unidad.
Funciones Principales de la Librería ArduinoModbus
La librería ArduinoModbus proporciona una serie de funciones para leer y escribir datos en dispositivos Modbus. Algunas de las funciones más importantes incluyen:
- readCoils() : Lee bits de estado (coils).
- readDiscreteInputs() : Lee entradas discretas.
- readHoldingRegisters() : Lee registros de mantenimiento.
- readInputRegisters() : Lee registros de entrada.
- writeSingleCoil() : Escribe un bit de estado (coil).
- writeSingleRegister() : Escribe un registro de mantenimiento.
- writeMultipleCoils() : Escribe múltiples bits de estado (coils).
- writeMultipleRegisters() : Escribe múltiples registros de mantenimiento.
Ejemplo de Uso de la Librería ArduinoModbus
A continuación, se muestra un ejemplo sencillo de cómo leer un registro de mantenimiento de un dispositivo Modbus utilizando la librería ArduinoModbus en modo TCP:
#include <ArduinoModbus.h> ModbusTCPClient modbusClient; void setup() { Serial.begin(9600); modbusClient.begin("191610", 502); // Dirección IP y puerto del dispositivo Modbus } void loop() { uint16_t data[1]; if (modbusClient.readHoldingRegisters(1, 1, data)) { // Leer registro 1 Serial.print("Valor del registro 1: "); Serial.println(data[0]); } else { Serial.println("Error al leer el registro."); } delay(1000); }Consideraciones Importantes
- Configuración del Hardware: Asegúrate de tener el hardware correcto (shield RS485 o Ethernet/WiFi) conectado a tu Arduino.
- Dirección IP y Puerto: Verifica la dirección IP y el puerto del dispositivo Modbus al que te estás conectando.
- ID de Unidad (RTU): Si estás utilizando el modo RTU , asegúrate de especificar la ID de unidad correcta.
- Tiempo de Respuesta: Ten en cuenta el tiempo de respuesta del dispositivo Modbus y ajusta el código en consecuencia.
- Manejo de Errores: Implementa un adecuado manejo de errores para gestionar situaciones inesperadas.
Tabla Comparativa: Modbus RTU vs. Modbus TCP
| Característica | Modbus RTU | Modbus TCP |
|---|---|---|
| Interfaz | RS485 | Ethernet/WiFi |
| Topología | Multipunto | Punto a punto |
| ID de Unidad | Necesario | No necesario |
| Velocidad | Variable | Fija (generalmente alta) |
| Distancia | Limitada | Mayor |
Consultas Habituales
A continuación, respondemos algunas consultas habituales sobre la librería ArduinoModbus :
- ¿Puedo usar ArduinoModbus con cualquier dispositivo Modbus? En su mayoría sí, siempre que el dispositivo Modbus sea compatible con el modo de comunicación (RTU o TCP) que estás utilizando.
- ¿Qué sucede si hay un error de comunicación? La librería ArduinoModbus proporciona mecanismos para detectar y gestionar errores de comunicación. Tu código debe incluir manejo de errores para una operación robusta.
- ¿Cómo puedo depurar problemas de comunicación? Verifica la conexión del hardware, la configuración del dispositivo Modbus, la dirección IP y el puerto, y la ID de unidad (si es aplicable).
- ¿Existen ejemplos más complejos? Sí, la documentación de la librería ArduinoModbus incluye ejemplos más avanzados que abarcan diferentes funcionalidades.
Conclusión
La librería ArduinoModbus ofrece una forma sencilla y eficiente de integrar placas Arduino con dispositivos Modbus. Su compatibilidad con diferentes arquitecturas de Arduino y modos de comunicación la convierte en una herramienta indispensable para una amplia gama de proyectos de automatización y control. Con una comprensión adecuada del protocolo Modbus y el uso de esta librería, podrás desarrollar soluciones innovadoras y robustas.
