En este artículo, exploraremos a fondo el entorno de los sensores capacitivos y su integración con Arduino. Aprenderás cómo funcionan, sus aplicaciones, cómo conectarlos y programarlos, incluyendo el uso de la librería CapacitiveSensor.h. Analizaremos ejemplos prácticos y resolveremos dudas comunes sobre su funcionamiento con diferentes materiales.
¿Qué es un sensor capacitivo y cómo funciona?
Un sensor capacitivo detecta la presencia o proximidad de un objeto sin contacto físico. Funciona midiendo cambios en la capacitancia de un circuito. Cuando un objeto se acerca al sensor, altera el campo eléctrico, causando una variación detectable en la capacitancia. Esta variación es procesada por un microcontrolador, como Arduino, para determinar la presencia y, en algunos casos, la distancia del objeto.
A diferencia de los sensores resistivos, los capacitivos no requieren contacto directo, lo que los hace ideales para aplicaciones donde se necesita una detección sin desgaste o daño.
Principio de funcionamiento
El sensor capacitivo funciona como una antena que genera un campo eléctrico. Al acercarse un material a la antena, modifica la capacidad de este campo. El microcontrolador detecta esta diferencia y determina la proximidad del objeto. Esta tecnología permite transformar cualquier objeto conductor en un sensor.
Conexión de un sensor capacitivo a Arduino
Para conectar un sensor capacitivo a Arduino, necesitarás:
- Arduino UNO (u otro microcontrolador)
- Sensor capacitivo
- Resistencia (1MΩ, aunque puede variar entre 500kΩ y 40MΩ)
- Cables de conexión (jumper wires)

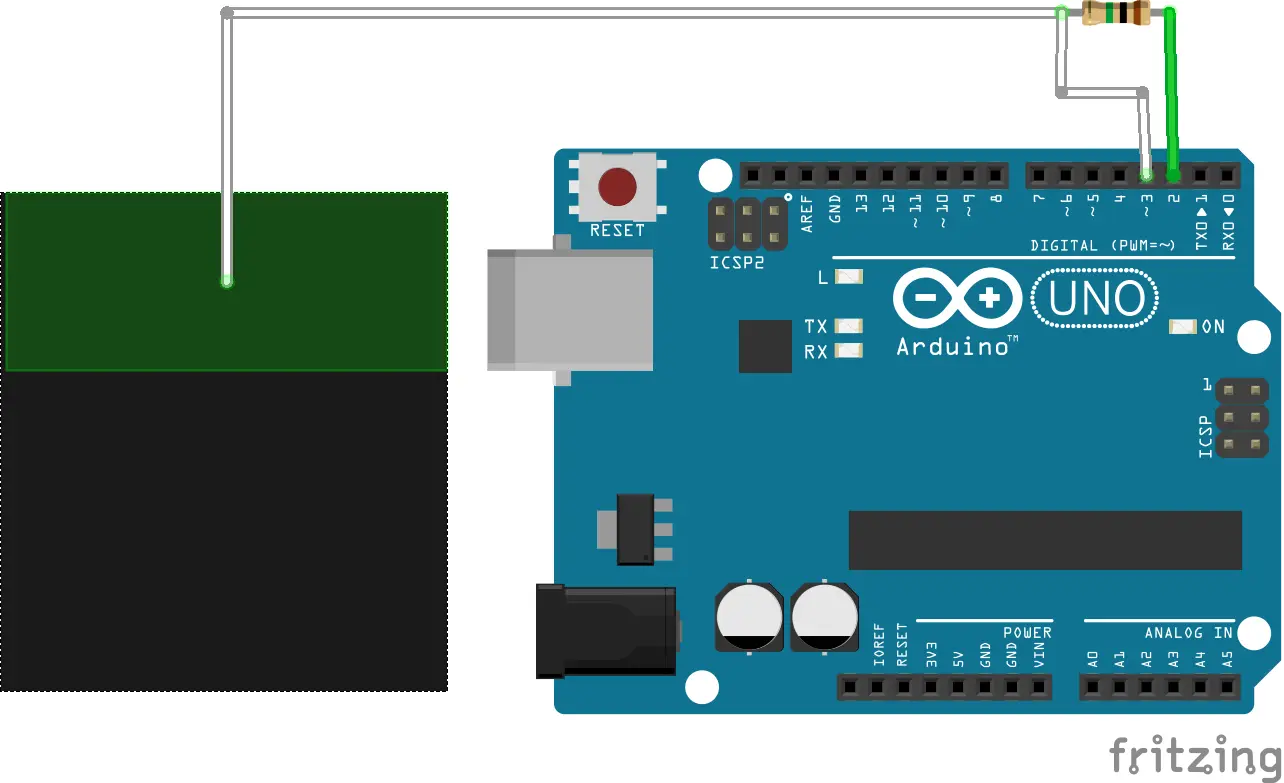

El esquema de conexión suele ser sencillo: una resistencia conecta el pin de medición del sensor con el pin de referencia de Arduino, y otro cable conecta el pin de medición del sensor al elemento conductor que actuará como placa del sensor (puede ser una lámina de aluminio, pintura conductora, etc.).
La resistencia define la sensibilidad del sensor: una resistencia mayor permite detectar objetos a mayor distancia.
Librería CapacitiveSensor.h
La librería CapacitiveSensor.h facilita la interacción con sensores capacitivos en Arduino. Esta librería simplifica la lectura de datos y el procesamiento de la señal, proporcionando funciones para configurar la sensibilidad y filtrar las lecturas.
Instalación
La instalación de la librería suele hacerse a través del gestor de librerías de Arduino IDE. Busca "CapacitiveSensor" y agrega la librería a tu proyecto.
Uso de la Librería
El código a continuación muestra un ejemplo básico de cómo usar la librería CapacitiveSensor.h :
#include <CapacitiveSensor.h>CapacitiveSensor cs = CapacitiveSensor(2, 3); // Pines 2 y 3 de Arduinovoid setup() { Serial.begin(9600);}void loop() { long sensorValue = cs.capacitiveSensor(30); // Lectura del sensor con sensibilidad 30 Serial.println(sensorValue); delay(100);}En este ejemplo, los pines 2 y 3 de Arduino se utilizan para el sensor capacitivo. La función capacitiveSensor()devuelve un valor que representa la capacitancia detectada. El valor de sensibilidad (30 en este caso) puede ajustarse para optimizar la detección según las necesidades.
Aplicaciones de los sensores capacitivos con Arduino
Los sensores capacitivos ofrecen una amplia gama de aplicaciones, incluyendo:
- Detección de toque: Creación de interfaces táctiles, interruptores capacitivos.
- Detección de proximidad: Detección de objetos sin contacto, control de nivel de líquidos.
- Control de gestos: Reconocimiento de gestos simples para interactuar con dispositivos.
- Automatización industrial: Detección de objetos en líneas de producción, control de procesos.
Tabla Comparativa: Sensores Capacitivos vs. Resistivos
| Característica | Sensor Capacitivo | Sensor Resistivo |
|---|---|---|
| Contacto | Sin contacto | Requiere contacto |
| Durabilidad | Mayor durabilidad | Menor durabilidad |
| Sensibilidad | Alta sensibilidad | Menor sensibilidad |
| Aplicaciones | Detección de proximidad, toque | Botones, interruptores |
| Coste | Generalmente más costoso | Generalmente menos costoso |
Consultas Habituales
¿Funcionan los sensores capacitivos a través del plástico?
Sí, muchos sensores capacitivos pueden detectar objetos a través de materiales no conductores como el plástico, aunque la sensibilidad puede verse afectada por el grosor y tipo de material.
¿Cómo ajustar la sensibilidad de un sensor capacitivo?
La sensibilidad se puede ajustar mediante diferentes métodos, dependiendo del sensor. Algunos sensores tienen un potenciómetro para ajustar la sensibilidad, mientras que otros permiten el ajuste a través del software modificando los parámetros en el código.
¿Qué tipos de materiales pueden detectar los sensores capacitivos?
Los sensores capacitivos pueden detectar una amplia gama de materiales, incluyendo metales, plásticos, madera, vidrio, líquidos, etc. La capacidad de detección depende del tipo de sensor y su configuración.
Conclusión
Los sensores capacitivos son herramientas versátiles y útiles para una variedad de proyectos con Arduino. Su capacidad de detección sin contacto, alta sensibilidad y facilidad de uso los convierten en una excelente opción para diversas aplicaciones. Con la ayuda de la librería CapacitiveSensor.h, la integración con Arduino se simplifica, permitiendo la creación de proyectos innovadores e interactivos.
