El Lenguaje de Modelado Unificado (UML) es una herramienta esencial para el diseño y desarrollo de software. Este artículo profundiza en los diferentes tipos de diagramas UML, su utilidad y cómo contribuyen a la creación de sistemas robustos y eficientes. Aprenderás sobre los diagramas estructurales y de comportamiento, y cómo usarlos para modelar sistemas complejos.
- Diagramas UML Estructurales: La Base de tu Sistema
- Diagrama de Clases: El Corazón del Modelado Orientado a Objetos
- Diagrama de Componentes: Organizando la Arquitectura del Software
- Diagrama de Implementación: La Vista Física del Sistema
- Diagrama de Paquetes: Agrupando Elementos Relacionados
- Diagrama de Objetos: Un Instante en el Tiempo
- Diagrama de Estructura Compuesta: El Interior de una Clase
- Diagramas UML de Comportamiento: El Flujo Dinámico del Sistema
- Diagrama de Actividades: El Flujo de Trabajo del Sistema
- Diagrama de Casos de Uso: Interacción con el Usuario
- Diagrama de Secuencia: Interacciones en el Tiempo
- Diagrama de Comunicación: Interacciones entre Objetos
- 1Diagrama de Estados: El Ciclo de Vida de los Objetos
- 1Diagrama de Visión General de Interacción: Combinando Diagramas
- 1Diagrama de Tiempo: Interacciones en un Periodo de Tiempo
- Beneficios de Utilizar UML
Diagramas UML Estructurales: La Base de tu Sistema
Los diagramas estructurales de UML muestran la estructura estática del sistema, definiendo las clases, objetos y sus relaciones. Se enfocan en la organización y la arquitectura del sistema.
Diagrama de Clases: El Corazón del Modelado Orientado a Objetos
El diagrama de clases es fundamental en UML. Representa la estructura estática de un sistema a través de clases, atributos, operaciones y relaciones entre ellas. Cada clase se representa como un rectángulo dividido en tres partes: nombre de la clase, atributos y operaciones. Las relaciones, como herencia, asociación y composición, se muestran mediante líneas que conectan las clases.
Ejemplo de Diagrama de Clases:
| Clase | Atributos | Operaciones |
|---|---|---|
| Usuario | nombre, correo, contraseña | registrarse(), iniciarSesion(), modificarPerfil() |
| Producto | nombre, precio, descripción | agregarAlCarrito(), mostrarDetalles() |
Este diagrama muestra la relación entre las clases Usuario y Producto. Un usuario puede agregar productos a su carrito.
Diagrama de Componentes: Organizando la Arquitectura del Software

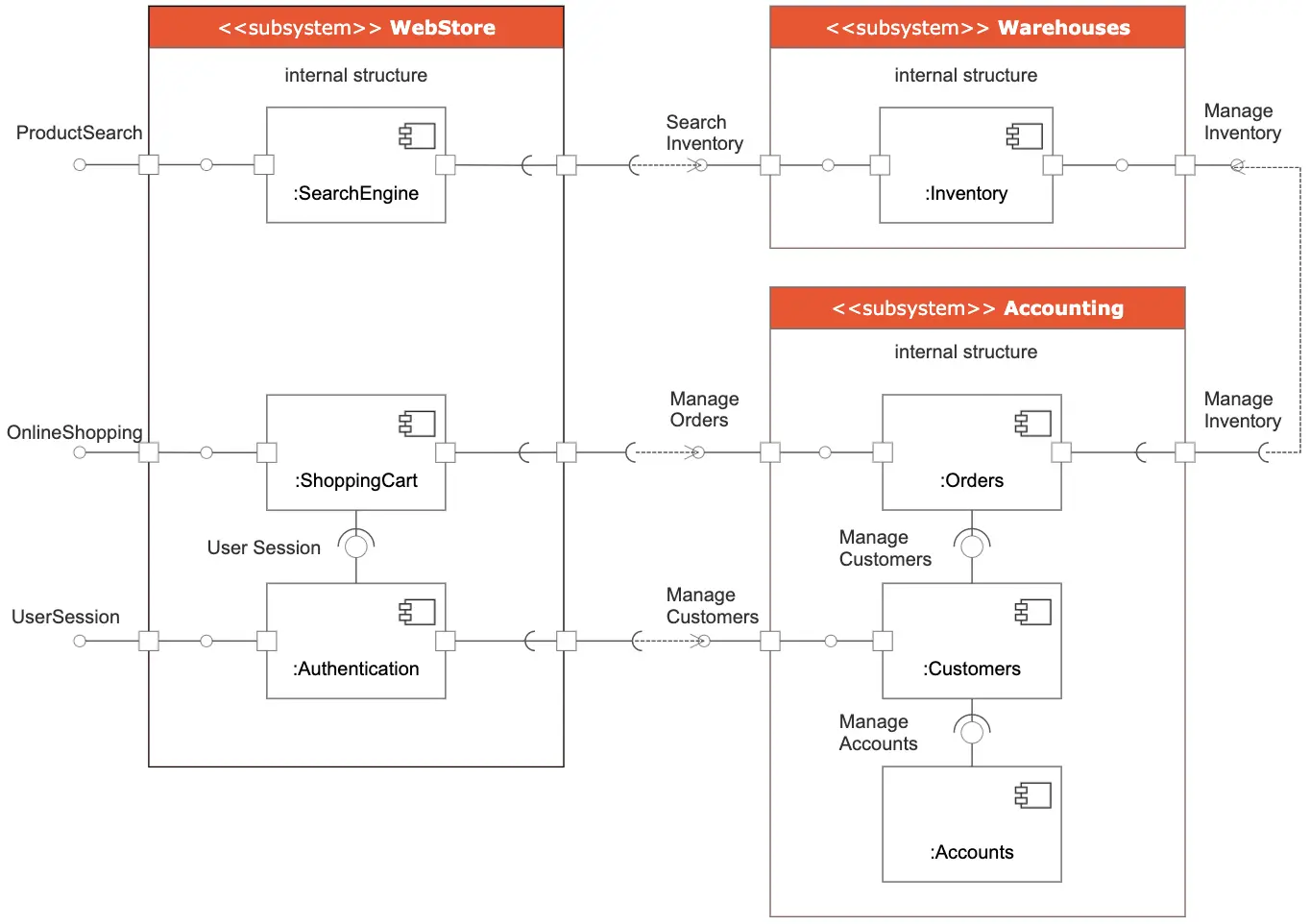

Los diagramas de componentes muestran cómo se organizan los componentes de software para formar un sistema más grande. Se utilizan para modelar la estructura física de un sistema, incluyendo dependencias entre componentes. Cada componente se representa como un rectángulo con un icono o dos pequeños rectángulos.
Diagrama de Implementación: La Vista Física del Sistema
El diagrama de implementación muestra la vista física del sistema, incluyendo los nodos (hardware o software) y cómo los componentes se despliegan en esos nodos. Se utilizan para modelar la distribución física de los componentes del sistema.
Diagrama de Paquetes: Agrupando Elementos Relacionados
Los diagramas de paquetes organizan los elementos de un sistema en grupos lógicos, reduciendo la complejidad y mejorando la legibilidad. Se utilizan para estructurar grandes sistemas y mejorar la mantenibilidad.
Diagrama de Objetos: Un Instante en el Tiempo
A diferencia de los diagramas de clases que muestran la estructura general, los diagramas de objetos representan un estado particular del sistema en un instante dado, mostrando instancias de las clases y sus relaciones.
Diagrama de Estructura Compuesta: El Interior de una Clase
Este diagrama profundiza en la estructura interna de una clase, mostrando la colaboración entre sus partes.
Diagramas UML de Comportamiento: El Flujo Dinámico del Sistema
Los diagramas de comportamiento describen la dinámica del sistema, mostrando cómo interactúan los diferentes elementos a lo largo del tiempo.
Diagrama de Actividades: El Flujo de Trabajo del Sistema
El diagrama de actividades representa el flujo de control entre diferentes actividades, mostrando el orden en que se realizan las acciones. Se usan para modelar procesos, workflows y casos de uso complejos. Empieza con un círculo negro (nodo inicial) y se conecta a actividades representadas como rectángulos redondeados. Las flechas indican el flujo.
Diagrama de Casos de Uso: Interacción con el Usuario
Los diagramas de casos de uso modelan la interacción entre los actores (usuarios o sistemas externos) y el sistema. Se utilizan para capturar los requisitos funcionales del sistema. Se representan como óvalos que describen la funcionalidad, y figuras humanas (actores) conectados por líneas.
Diagrama de Secuencia: Interacciones en el Tiempo
Los diagramas de secuencia muestran la interacción entre objetos a lo largo del tiempo. Se representan mediante líneas de vida verticales (objetos) y flechas que indican el envío de mensajes. Son muy útiles para modelar la interacción entre objetos en escenarios específicos.
Diagrama de Comunicación: Interacciones entre Objetos
Similar al diagrama de secuencia, pero se centra en las relaciones entre objetos, mostrando los mensajes intercambiados. Se utiliza una notación más compacta que el diagrama de secuencia.
1Diagrama de Estados: El Ciclo de Vida de los Objetos
Los diagramas de estados describen el comportamiento dinámico de un objeto a lo largo de su ciclo de vida. Se utiliza para modelar sistemas reactivos que cambian de estado en función de eventos.
1Diagrama de Visión General de Interacción: Combinando Diagramas
Combina la visión general de un diagrama de actividades con la especificación detallada de las interacciones de un diagrama de secuencia.
1Diagrama de Tiempo: Interacciones en un Periodo de Tiempo
Similar al diagrama de secuencia, pero se centra en las restricciones de tiempo en las interacciones entre objetos.
Beneficios de Utilizar UML
- Mejora la Comunicación: UML proporciona un lenguaje visual común para todos los miembros del equipo, facilitando la comprensión del sistema.
- Reduce la Complejidad: Divide sistemas complejos en partes más pequeñas y manejables.
- Detección Temprana de Errores: Permite identificar errores de diseño en las etapas iniciales del desarrollo.
- Documentación Clara: Proporciona una documentación clara y concisa del sistema.
- Reutilización de Componentes: Facilita la reutilización de componentes en diferentes proyectos.
Conclusión: El UML es una herramienta poderosa y versátil para el desarrollo de software. Dominar sus diferentes tipos de diagramas es fundamental para crear sistemas robustos, eficientes y fáciles de mantener. La elección del diagrama dependerá de la fase del desarrollo y de la información que se quiera modelar.
