En el entorno de la electrónica, los diodos son componentes esenciales. Este artículo profundiza en el funcionamiento interno de los diodos, su uso, pruebas y los problemas que surgen al conectarlos en paralelo. Nos centraremos en la información relevante para comprender a fondo el diodo libro Wolf, aunque no se especifique directamente en la información proporcionada.
¿Qué es un Diodo?
Un diodo es un dispositivo electrónico de dos terminales fabricado con materiales semiconductores como el silicio, el germanio o compuestos semiconductores como el arseniuro de galio. Estos materiales presentan una conductividad intermedia entre la de los conductores (como el aluminio y el cobre) y la de los aislantes (como el vidrio y el caucho). La conductividad se incrementa mediante un proceso de dopaje, donde se introducen impurezas para alterar la cantidad de cargas eléctricas libres.
Existen dos tipos de materiales dopados: el tipo n, con exceso de electrones (cargas negativas), y el tipo p, con exceso de huecos(cargas positivas). La unión de estos materiales crea una zona de depleción, donde la ausencia de cargas libres regula el flujo de corriente.
El ánodo (p-tipo) y el cátodo (n-tipo) son los terminales del diodo. La aplicación de un voltaje externo puede polarizarlo:
- Polarización directa: El ánodo tiene un potencial mayor que el cátodo, permitiendo el flujo de corriente. La tensión de encendido varía según el tipo de diodo (aprox. 0.6V para diodos rectificadores de silicio y 5-5V para LEDs).
- Polarización inversa: El cátodo tiene un potencial mayor que el ánodo, impidiendo el flujo de corriente.
El símbolo esquemático del diodo es una flecha que indica la dirección del flujo de corriente (ánodo a cátodo).
Tipos de Diodos y Aplicaciones
Existen diversos tipos de diodos, cada uno con aplicaciones específicas:
- Diodos rectificadores: Utilizados en fuentes de alimentación y otros circuitos para convertir corriente alterna en continua.
- Diodos emisores de luz (LEDs): Emiten fotones al ser polarizados directamente, usados en iluminación y displays.
- Diodos láser: Emiten luz coherente, usados en lectores de CD/DVD, comunicaciones ópticas, etc.
- Diodos Gunn: Diodos de estado sólido que generan microondas.
- Diodos Varicap: Su capacidad varía con el voltaje aplicado, usados en circuitos de sintonización.
La curva característica de un diodo muestra su comportamiento no lineal. A diferencia de un resistor, la corriente no es proporcional al voltaje.
Pruebas de Diodos
Para verificar el estado de un diodo, se pueden usar multímetros digitales con dos métodos:
Modo Prueba de Diodos

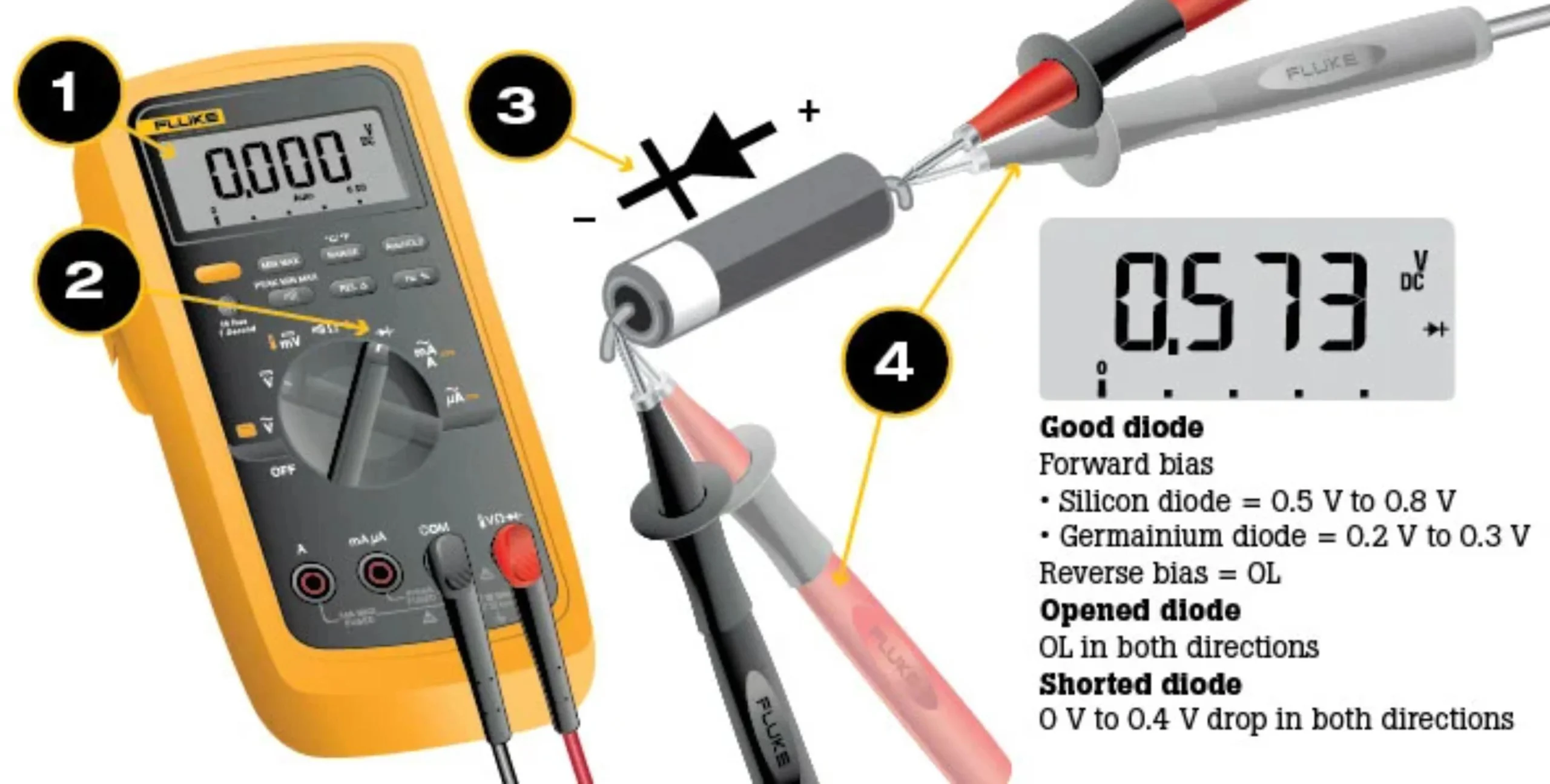

Este método es el más preciso. El multímetro aplica una pequeña tensión y mide la caída de tensión a través del diodo polarizado directamente (0.5-0.8V para diodos de silicio, 0.2-0.3V para diodos de germanio). Una lectura de OL (sobrecarga) en polarización directa indica un diodo abierto, mientras que una lectura similar en ambas polaridades sugiere un cortocircuito.
Modo Resistencia
Este método es menos preciso y solo se debe usar si el multímetro no cuenta con el modo prueba de diodos. Se mide la resistencia en polarización directa (1000Ω-10MΩ) y en polarización inversa (OL). Lecturas similares en ambas polaridades indican un diodo defectuoso.
Importante: Siempre desconecte el diodo del circuito antes de realizar la prueba para evitar lecturas falsas.
Diodos en Paralelo: Problemas y Consideraciones
Conectar diodos en paralelo puede generar problemas debido a:
- Variaciones de fabricación: Incluso diodos del mismo tipo presentan variaciones en sus características, lo que lleva a una distribución desigual de la corriente y posibles daños.
- Influencia de la temperatura: El calentamiento de un diodo puede aumentar su corriente, agravando el desequilibrio y dañando los componentes.
- Corriente de fuga: Las diferencias en la corriente de fuga pueden provocar un desequilibrio de corriente, especialmente en polarización inversa.
Por lo tanto, se recomienda evitar conectar diodos en paralelo a menos que se tomen medidas específicas para garantizar una distribución uniforme de la corriente.
Consultas Habituales sobre Diodos
A continuación, se incluyen algunas de las consultas más habituales relacionadas con los diodos:
| Pregunta | Respuesta |
|---|---|
| ¿Qué ocurre si se invierte la polaridad de un diodo? | Se impide el flujo de corriente. |
| ¿Cuál es la diferencia entre un diodo rectificador y un LED? | Un diodo rectificador se usa para rectificar corriente alterna, mientras que un LED emite luz. |
| ¿Cómo se puede identificar el ánodo y el cátodo de un diodo? | Generalmente, el ánodo tiene una banda o una marca que lo distingue del cátodo. |
| ¿Qué es la tensión de ruptura inversa de un diodo? | Es el voltaje que puede dañar el diodo si se aplica en polarización inversa. |
Conclusión: La comprensión del funcionamiento interno de los diodos, sus diferentes tipos, pruebas y limitaciones al conectarlos en paralelo es fundamental para cualquier profesional de la electrónica. Este conocimiento es clave para el correcto diseño y mantenimiento de circuitos electrónicos, incluyendo aquellos que podrían utilizar diodos tipo libro Wolf. El estudio detallado de cada componente, incluyendo las tolerancias y características del fabricante, es esencial para evitar fallas y asegurar el correcto funcionamiento del sistema.
