Controlador pid librería arduino para principiantes y expertos

En el entorno de la automatización y el control, los controladores PID son herramientas esenciales. Esta tutorial profundiza en el funcionamiento de un controlador PID, su implementación con la librería Arduino, y las técnicas para optimizar su rendimiento. Aprenderás a diseñar, implementar y ajustar un sistema de control PID eficiente para tus proyectos.

¿Qué es un Controlador PID?

Un controlador Proporcional-Integral-Derivativo (PID) es un algoritmo de control que ajusta continuamente una variable de proceso para mantenerla en un valor de consigna deseado. Lo hace utilizando tres términos:

• Proporcional (P): Responde al error actual entre el valor deseado y el valor medido. Un error mayor produce una corrección mayor.
• Integral (I): Considera el error acumulado a lo largo del tiempo. Corrige errores persistentes, eliminando el error de estado estacionario.
• Derivativo (D): Predice el error futuro basándose en la tasa de cambio del error. Reduce las oscilaciones y mejora la respuesta transitoria.

La salida del controlador PID es la suma ponderada de estos tres términos:

Salida = Kp error + Ki ∫error dt + Kd d(error)/dt

donde:

• Kp es la ganancia proporcional
• Ki es la ganancia integral
• Kd es la ganancia derivativa

Sistemas de Ciclo Cerrado

Un controlador PID opera dentro de un sistema de ciclo cerrado, donde la salida del controlador se utiliza para ajustar la variable de proceso, y el sensor proporciona retroalimentación al controlador. Este ciclo continuo permite al sistema mantener la variable de proceso cerca del valor deseado, incluso ante perturbaciones.

Terminología

• Variable de proceso: El parámetro que se está controlando (ej. temperatura, velocidad).
• Punto de referencia: El valor deseado para la variable de proceso.
• Error: La diferencia entre el punto de referencia y el valor medido.
• Actuador: El dispositivo que modifica la variable de proceso (ej. motor, válvula).
• Perturbación: Cualquier influencia externa que afecte la variable de proceso.
• Tiempo de incremento: Tiempo para pasar del 10% al 90% del valor final.
• Sobreimpulso: Porcentaje en que la variable supera el valor final.
• Tiempo de estabilización: Tiempo para estabilizarse dentro de un rango del valor final.
• Error de estado estable: Diferencia final entre el valor medido y el deseado.
• Rechazo de perturbación: Capacidad del sistema para contrarrestar perturbaciones.
• Robustez: Tolerancia a perturbaciones y no linealidades.
• Tiempo muerto: Retraso entre un cambio y su medición.
• Ciclo de Loop: Intervalo entre llamadas al algoritmo de control.

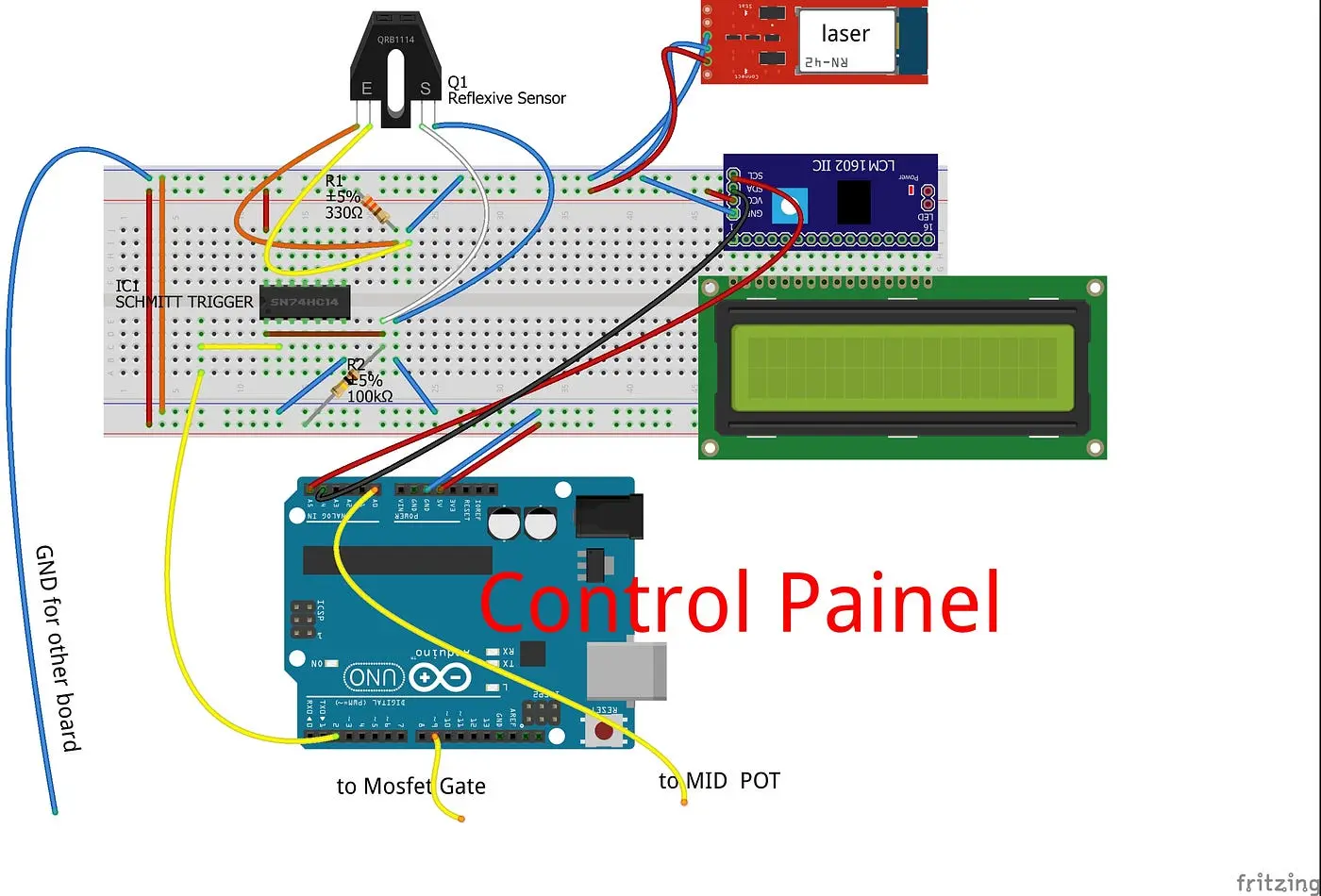

Librería Arduino para Controladores PID

Arduino ofrece una librería PID sencilla y eficaz para implementar controladores PID en tus proyectos. Esta librería simplifica el proceso de ajuste de los parámetros PID y facilita la integración con sensores y actuadores.

Instalación de la Librería

La instalación de la librería PID para Arduino se realiza a través del gestor de librerías del IDE de Arduino. Busca "PID Library" y selecciona la librería adecuada. Asegúrate de tener la versión más actualizada.

Uso de la Librería

La librería PID proporciona una clase `PID` con métodos para configurar los parámetros, calcular la salida y actualizar el controlador. Un ejemplo básico de uso:

#include <PID_vh>//Define los pinesconst int pinSensor = A0;const int pinActuador = 9;//Crea el objeto PIDdouble Setpoint, Input, Output;PID myPID(&Input, &Output, &Setpoint, 2, 5, 1, DIRECT);void setup() { Serial.begin(9600); //Ajusta los parámetros PID myPID.SetMode(AUTOMATIC); }void loop() { Input = analogRead(pinSensor); myPID.Compute(); analogWrite(pinActuador, Output); Serial.print("Input: "); Serial.print(Input); Serial.print(", Output: "); Serial.println(Output); delay(100);}

En este ejemplo, `Kp=2`, `Ki=5`, y `Kd=1` son los parámetros PID. `DIRECT` indica que la salida del controlador es directamente proporcional al error. `REVERSE` se utiliza si la relación es inversa.

Ajuste de los Parámetros PID

El ajuste de los parámetros PID es crucial para un buen rendimiento. Existen diferentes métodos, incluyendo:

• Método de Ziegler-Nichols: Un método empírico que determina los parámetros PID a partir de la respuesta del sistema a un cambio brusco en el punto de referencia.
• Ajuste manual: Un método iterativo que consiste en ajustar los parámetros PID de forma manual, observando la respuesta del sistema.
• Métodos de optimización automática: Algoritmos que automatizan el proceso de ajuste de los parámetros PID.

Es importante recordar que el mejor ajuste de los parámetros PID depende de las características específicas del sistema.

Tabla Comparativa de Métodos de Ajuste PID

Consideraciones Adicionales

• Anti-windup: Técnica para prevenir la saturación del integrador.
• Filtros: Para reducir el ruido en la señal de entrada.
• Limitaciones de la salida: Para proteger el actuador.

Consultas Habituales

¿Cómo elegir los valores iniciales de Kp, Ki y Kd? Comenzar con valores bajos y aumentarlos gradualmente, observando la respuesta del sistema.

¿Qué significa DIRECT y REVERSE en la librería PID? `DIRECT` indica que la salida aumenta al aumentar el error; `REVERSE`, que disminuye.

¿Qué pasa si la respuesta del sistema es inestable? Disminuye la ganancia proporcional (Kp) o la ganancia derivativa (Kd).

¿Cómo lidiar con el tiempo muerto? Implementar algoritmos de compensación de tiempo muerto o reducir el ciclo de loop.

El controlador PID es una herramienta poderosa para el control de sistemas. La librería Arduino simplifica su implementación, pero requiere un ajuste cuidadoso de sus parámetros para lograr un rendimiento óptimo. Con práctica y comprensión, podrás controlar una gran variedad de procesos con éxito.
