Configuración dma con librería

La configuración del Acceso Directo a Memoria (DMA) con librerías es crucial para optimizar el rendimiento en sistemas embebidos y aplicaciones que requieren transferencias de datos rápidas y eficientes. El DMA permite que los periféricos transfieran datos directamente a la memoria RAM sin la intervención del procesador, liberando recursos y mejorando la velocidad de procesamiento. Este artículo profundiza en la configuración del DMA, investigando diferentes aspectos y ofreciendo una tutorial paso a paso.

¿Qué es DMA?

DMA (Direct Memory Access) o Acceso Directo a Memoria es una técnica que permite a los periféricos de un sistema (como tarjetas de red, discos duros, controladores de pantalla, etc.) leer y escribir datos en la memoria RAM sin la intervención del procesador. Esto resulta en una transferencia de datos mucho más rápida y eficiente, ya que el procesador queda libre para realizar otras tareas.

En un sistema sin DMA, el procesador tendría que gestionar cada byte transferido, lo que saturaria sus recursos, especialmente en transferencias de grandes volúmenes de datos. Con el DMA, el procesador solo inicia la transferencia y luego puede dedicarse a otras tareas, mientras el controlador DMA maneja todo el proceso.

Ventajas del uso de DMA

• Mayor rendimiento: El procesador no participa en la transferencia de datos, lo que incrementa la velocidad de procesamiento.
• Menor consumo de energía: El procesador consume menos energía al no estar involucrado en la transferencia de datos.
• Mayor eficiencia: Permite la transferencia de datos entre periféricos de diferentes velocidades sin que el procesador se vea afectado.
• Mayor capacidad de respuesta: El sistema se vuelve más receptivo al usuario o a las interrupciones.

Librerías para configuración DMA

La configuración del DMA suele hacerse a través de librerías específicas proporcionadas por el fabricante del microcontrolador o por terceros. Estas librerías simplifican el proceso, ofreciendo funciones de alto nivel para configurar los parámetros del DMA, como la dirección de origen y destino, el tamaño de la transferencia y el modo de operación. Algunos ejemplos de librerías comunes incluyen:

• Librerías del fabricante: Los fabricantes de microcontroladores (como STM32, NXP, etc.) suelen proveer librerías completas y bien documentadas para la configuración de sus periféricos, incluyendo el DMA.
• Librerías de terceros: Existen librerías de terceros que ofrecen funcionalidades adicionales o una interfaz más amigable para la configuración del DMA.

Pasos para configurar DMA con una librería (Ejemplo genérico)

Los pasos específicos para configurar el DMA varían según la librería utilizada y el microcontrolador. Sin embargo, los pasos generales suelen ser:

1. Inicializar el periférico DMA: Esto implica configurar los pines del reloj, habilitar el módulo DMA y configurar las interrupciones (si son necesarias).
2. Configurar la estructura de control del DMA: Se define la dirección de origen y destino de la transferencia, el tamaño de la transferencia (número de bytes), la dirección de memoria y el modo de operación (incremento, decremento, etc.).
3. Configurar el canal DMA: Se selecciona el canal DMA apropiado para la transferencia y se configuran sus parámetros, como la prioridad y el modo de transferencia.
4. Habilitar el canal DMA: Una vez configurados todos los parámetros, se habilita el canal DMA para iniciar la transferencia.
5. Monitorear la transferencia: Se puede implementar un mecanismo para monitorear el progreso de la transferencia y manejar eventos como la finalización de la transferencia o errores.

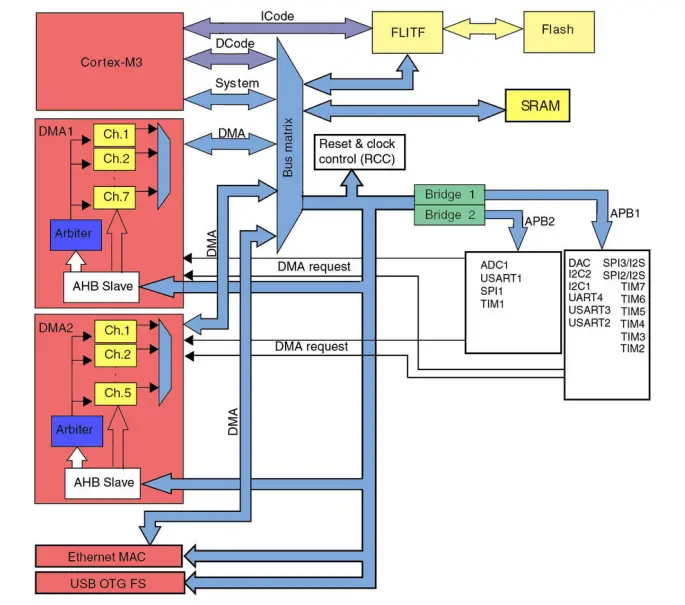

Ejemplo de configuración DMA con librería STM32

(Nota: Este ejemplo es ilustrativo y puede necesitar ajustes según la versión de la librería y el microcontrolador específico.)

En un microcontrolador STM32, la configuración del DMA suele involucrar el uso de la librería HAL (Hardware Abstraction Layer). A continuación se presenta un ejemplo simplificado:

// Inicializar el DMAHAL_DMA_Init(hdma_uart);// Configurar la estructura de control del DMADMA_InitStruct.PeriphIncMode = DMA_PINC_DISABLE; // No incremento de memoria perifericoDMA_InitStruct.MemIncMode = DMA_MINC_ENABLE; // Incremento de memoriaDMA_InitStruct.PeriphDataAlignment = DMA_PDATAALIGN_BYTE;DMA_InitStruct.MemDataAlignment = DMA_MDATAALIGN_BYTE;DMA_InitStruct.Mode = DMA_NORMAL; // Modo normal de transferenciaDMA_InitStruct.Priority = DMA_PRIORITY_LOW; // Baja prioridadDMA_InitStruct.PeriphAddr = (uint32_t)&huartInstance->DR; // Dirección del perifericoDMA_InitStruct.MemAddr = (uint32_t)buffer; // Dirección de memoriaDMA_InitStruct.Direction = DMA_MEMORY_TO_PERIPH; // Transferencia de memoria a perifericoDMA_InitStruct.BufferSize = 1024; // Tamaño del buffer// Configurar el canal DMAif (HAL_DMA_ConfigChannel(&hdma_uart, &DMA_InitStruct) != HAL_OK){ Error_Handler();}// Habilitar el canal DMAif (HAL_DMA_Start(&hdma_uart, (uint32_t)buffer, (uint32_t)&huartInstance->DR, 1024) != HAL_OK){ Error_Handler();}

Tabla Comparativa de Librerías DMA

Consultas Habituales sobre Configuración DMA

• ¿Cómo manejar las interrupciones DMA? Las interrupciones DMA permiten al procesador saber cuando una transferencia ha terminado o ha ocurrido un error. La configuración específica depende de la librería utilizada.
• ¿Qué sucede si hay un error durante la transferencia DMA? Dependiendo de la configuración, se puede generar una interrupción o un flag de error. Es crucial implementar un manejo adecuado de errores para garantizar la estabilidad del sistema.
• ¿Cómo elegir el canal DMA adecuado? La elección del canal depende de las necesidades de la aplicación y de la disponibilidad de canales en el microcontrolador. Algunos canales pueden tener mayor prioridad que otros.
• ¿Cómo optimizar la configuración DMA para mayor rendimiento? La optimización implica la selección adecuada del modo de transferencia, la alineación de memoria y la priorización de los canales DMA. También es importante minimizar las interrupciones innecesarias.

Conclusión

La configuración del DMA con librerías es esencial para lograr un alto rendimiento en sistemas embebidos. Si bien la configuración puede parecer compleja al principio, el uso de librerías simplifica el proceso y permite a los desarrolladores enfocarse en la lógica de la aplicación. Comprender los conceptos básicos de DMA y las características de las librerías disponibles es clave para aprovechar al máximo las capacidades de transferencia de datos de alta velocidad.
