Componentes de un transformador de potencia

Los transformadores de potencia son elementos esenciales en la transmisión y distribución de energía eléctrica. Su función principal es modificar los niveles de voltaje y corriente, manteniendo la potencia constante. A pesar de su apariencia robusta y sencilla, su interior alberga una compleja interacción de componentes que trabajan en conjunto para lograr este objetivo. Este artículo profundizará en la estructura interna de estos dispositivos, analizando cada componente y su función crucial.

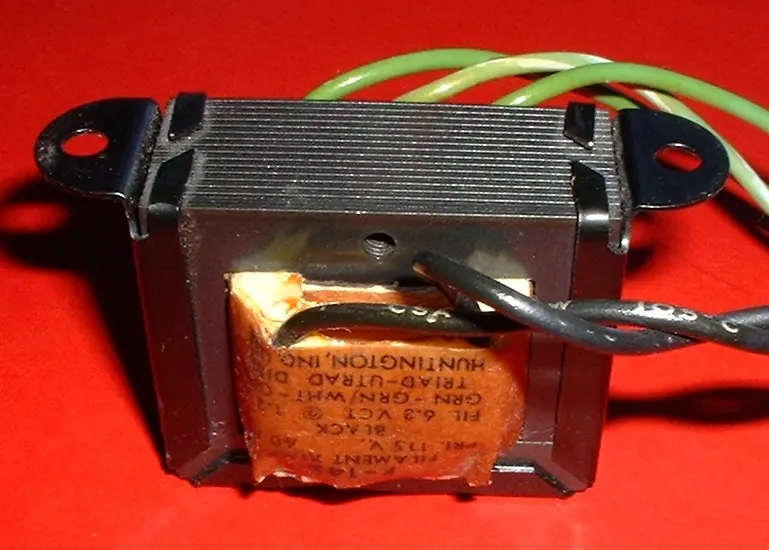

El Núcleo: El Corazón Magnético

El núcleo es el componente más pesado y uno de los más importantes del transformador. Está fabricado con láminas delgadas de acero eléctrico de alta permeabilidad magnética y baja resistencia a la pérdida de flujo magnético. Este diseño en láminas minimiza las corrientes de Foucault, reduciendo las pérdidas de energía. La geometría del núcleo puede variar, siendo los diseños más comunes los de tipo columna, acorazado o toroidal. Cada diseño ofrece ventajas y desventajas en cuanto a eficiencia, costo y tamaño.

Tipos de núcleos:

• Columna: El devanado rodea las columnas verticales del núcleo.
• Acorazado o envolvente: El núcleo envuelve el devanado.
• Toroidal: El núcleo tiene forma de anillo, confinado el flujo magnético internamente.
• De grano orientado: Utiliza chapas de acero con granos orientados para minimizar pérdidas.
• De aire: Sin núcleo, utilizado en aplicaciones de alta frecuencia.

La fabricación del núcleo implica un proceso preciso de apilado de las láminas, requiriendo mano de obra especializada para asegurar un ensamblaje correcto y minimizar las pérdidas.

Devanados: El Corazón del Transformador

Los devanados son la parte activa del transformador, donde se produce la transformación de voltaje y corriente. Están construidos con hilos de cobre (o en algunos casos, aluminio) recubiertos con un aislante como barniz o papel. Se enrollan cuidadosamente alrededor de las columnas del núcleo, formando el devanado primario (entrada) y el secundario (salida). El diseño y la fabricación de los devanados son procesos que demandan gran precisión y experiencia, ya que la calidad de la fabricación impacta directamente en la vida útil del transformador.

Tipos de devanados:

• Tipo núcleo: El devanado rodea las piernas del núcleo.
• Tipo envolvente: El núcleo envuelve al devanado.

El aislamiento entre las espiras de cada devanado y entre los devanados primario y secundario es fundamental para evitar cortocircuitos. Materiales como papel aislante y aceite aislante son cruciales en este aspecto.

Materiales Aislantes: Protección y Durabilidad

Los materiales aislantes son esenciales para la seguridad y el funcionamiento del transformador. El aceite aislante (generalmente mineral) sumerge los devanados y el núcleo, ofreciendo refrigeración y aislamiento eléctrico. El papel aislante protege las espiras de cada devanado, mientras que el pressboard proporciona aislamiento adicional entre secciones de los devanados. La calidad y el estado de los materiales aislantes influyen significativamente en la vida útil del transformador, ya que su deterioro puede provocar fallas catastróficas.

Cambiador de Tomas (Tap Changer): Ajustando el Voltaje

Muchos transformadores incluyen un cambiador de tomas, que permite ajustar la relación de transformación y, por lo tanto, el voltaje de salida. Existen dos tipos principales: el cambiador de tomas sin carga (DETC) y el cambiador de tomas con carga (OLTC). El DETC cambia la relación de transformación cuando el transformador está desconectado de la red, mientras que el OLTC lo hace mientras está en operación, ofreciendo un control más fino del voltaje de salida. Los OLTC son mecánicamente más complejos y son una fuente frecuente de fallos en los transformadores.

Aislamiento y Protección: Bushings y Tanque

Los bushings son componentes que conectan los devanados de alta tensión al sistema eléctrico externo, atravesando el tanque del transformador. Su diseño es crítico para asegurar un aislamiento adecuado y evitar arcos eléctricos, ya que trabajan bajo gradientes de voltaje muy altos. El tanque, por su parte, contiene el aceite aislante, brinda protección física a los componentes internos y ayuda a la disipación del calor.

Sistema de Refrigeración: Manteniendo la Temperatura

La generación de calor debido a las pérdidas en el núcleo y los devanados requiere un sistema de refrigeración eficaz. Los sistemas de refrigeración pueden ser por convección natural (aire o aceite), convección forzada (ventiladores o bombas), o una combinación de ambas. La clasificación de los sistemas de refrigeración se indica mediante códigos que especifican el medio de refrigeración (aceite, aire, agua) y el método de circulación (natural o forzado).

Componentes Adicionales: Seguridad y Monitoreo

Además de los componentes principales, existen otros elementos que mejoran la seguridad y el monitoreo del transformador:

• Respirador de aire: Regula la presión interna del tanque.
• Conservador de aceite: Permite la expansión y contracción del aceite.
• Relé de Buchholz: Detecta fallas internas como fugas de aceite o gases.
• Válvula de venteo: Libera presión excesiva en situaciones de emergencia.
• Válvulas de drenaje: Para el cambio de aceite.
• Manómetros de temperatura y presión: Monitoreo de las condiciones de operación.

Consultas Habituales:

Tabla Comparativa de Tipos de Núcleo:

La complejidad interna de un transformador de potencia se refleja en la interacción precisa de sus componentes, desde el núcleo magnético hasta los sistemas de protección y refrigeración. La comprensión de estos elementos es fundamental para la operación segura y eficiente de estos equipos vitales en la infraestructura eléctrica moderna. La calidad de los materiales, la precisión en la fabricación y el mantenimiento adecuado son cruciales para maximizar su vida útil y minimizar los riesgos de fallos.
