La comunicación SPI (Serial Peripheral Interface) es un protocolo de comunicación sincrónica serial utilizado en microcontroladores como Arduino para interactuar con periféricos. Aprender a manejar la librería SPI de Arduino es fundamental para la programación de dispositivos que usan este protocolo, ya que permite un control preciso y eficiente de la transmisión de datos.

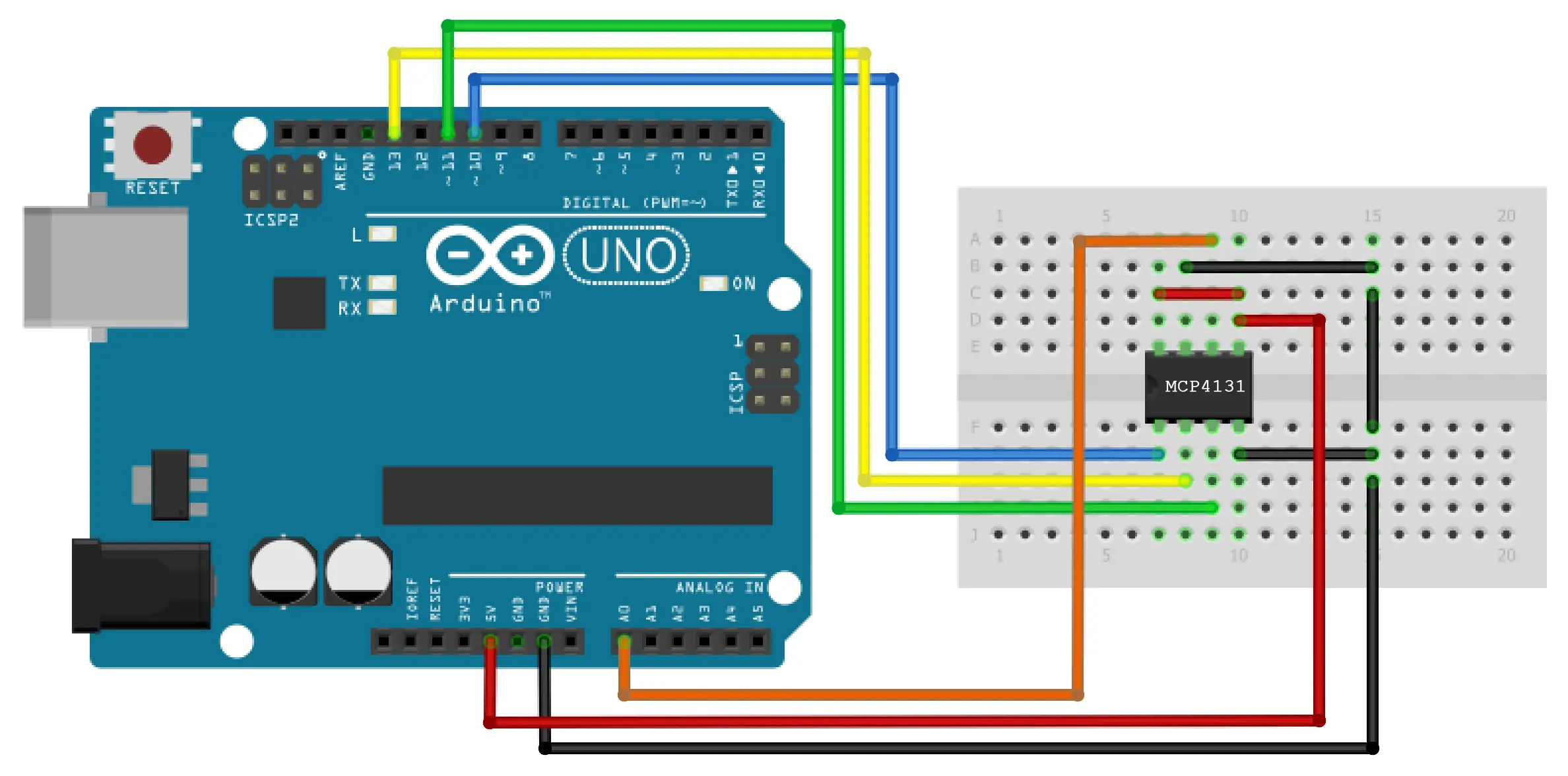

Entendiendo la Librería SPI de Arduino
La librería SPI en Arduino proporciona funciones para configurar y controlar la interfaz SPI del microcontrolador. No se trata de una librería que se modifique directamente en su código fuente (a menos que se desee realizar una modificación profunda y específica), sino que se utiliza mediante llamadas a funciones que controlan diferentes aspectos de la comunicación.
Funciones principales de la librería SPI:
SPI.begin(): Inicializa la comunicación SPI. Configura los pines MOSI, MISO, SCLK y SS (Slave Select) según la configuración predeterminada del Arduino. Es importante entender que el pin SS debe ser configurado como salida antes de llamar a esta función.SPI.begin(interrupt): Inicializa la comunicación SPI con una interrupción específica. Ofrece un control más fino sobre la gestión de la comunicación SPI. Se utiliza para proyectos que requieren tiempos de respuesta más rápidos.SPI.beginTransaction(SPISettings): Permite especificar ajustes personalizados para la comunicación SPI, como la velocidad del reloj (frecuencia) y el orden de los bits.SPI.transfer(data): Envía un byte de datos a través del bus SPI y recibe un byte de datos de regreso.SPI.endTransaction(): Finaliza la transacción SPI iniciada conSPI.beginTransaction().SPI.setBitOrder(order): Establece el orden de los bits (MSBFirst o LSBFirst).SPI.setDataMode(mode): Establece el modo de datos (0-3). Cada modo define la polaridad del reloj y el muestreo de los datos.
Configuración de la comunicación SPI
La configuración de la comunicación SPI implica definir la velocidad del reloj, el orden de bits y el modo de datos. Estos parámetros deben ser compatibles tanto con el microcontrolador Arduino como con el dispositivo periférico con el que se comunica.
Velocidad del Reloj (SPI.setClockDivider())
La velocidad del reloj (frecuencia) determina la velocidad de transmisión de datos. Una velocidad mayor implica una transmisión más rápida, pero puede causar problemas de compatibilidad si el dispositivo periférico no puede manejarla. Arduino utiliza un divisor de reloj para controlar esta velocidad. Para obtener valores de frecuencia específicos, se debe calcular el valor del divisor utilizando la frecuencia del reloj del microcontrolador.
Orden de Bits (SPI.setBitOrder())
Define el orden en que se transmiten los bits de un byte: MSBFirst (más significativo primero) o LSBFirst (menos significativo primero). Esta configuración debe coincidir con la del dispositivo periférico.
Modo de Datos (SPI.setDataMode())
Define la polaridad del reloj y el momento en que se muestrean los datos. Hay cuatro modos disponibles (0, 1, 2, 3), cada uno con una combinación diferente de polaridad y fase del reloj. La selección del modo correcto es crucial para una comunicación exitosa.
Ejemplos de modificación del comportamiento de la librería SPI
Ejemplo 1: Cambiar la velocidad del reloj
#include <SPI.h>void setup() { Serial.begin(9600); // Configura la velocidad del reloj a 1MHz SPI.begin(); SPI.setClockDivider(SPI_CLOCK_DIV4); // 16MHz / 4 = 4MHz // SPI.setClockDivider(SPI_CLOCK_DIV16); // 16MHz / 16 = 1MHz}void loop() { // ... código para la comunicación SPI ...}En este ejemplo, se utiliza SPI.setClockDivider()para establecer la velocidad del reloj a 4MHz. Si se necesitara una velocidad de 1MHz, se debería descomentar la segunda línea y comentar la primera. Se deben consultar las especificaciones del dispositivo para determinar la velocidad de reloj adecuada.
Ejemplo 2: Cambiar el orden de bits
#include <SPI.h>void setup() { SPI.begin(); //Establece el orden de bits a MSBFirst SPI.setBitOrder(MSBFIRST);}void loop() { // ... código para la comunicación SPI ...}Aquí, SPI.setBitOrder(MSBFIRST)establece el orden de bits a más significativo primero. Para el orden menos significativo primero, se debería usar SPI.setBitOrder(LSBFIRST).
Ejemplo 3: Utilizar SPI.beginTransaction() y SPI.endTransaction() para un control más preciso
#include <SPI.h>SPISettings settings(1000000, MSBFIRST, SPI_MODE0); // 1MHz, MSBFirst, Modo 0void setup() { SPI.begin();}void loop() { SPI.beginTransaction(settings); byte data = SPI.transfer(0x00); SPI.endTransaction();}Este ejemplo muestra cómo usar SPI.beginTransaction()y SPI.endTransaction()para establecer configuraciones específicas de SPI antes de cada transacción. Esto permite cambiar la configuración de SPI sobre la marcha, según sea necesario, para diferentes dispositivos o modos de operación. En este ejemplo, se configura una velocidad de reloj de 1 MHz, orden de bits MSBFirst y modo de datos SPI_MODE0.
Consultas habituales sobre la modificación de la librería SPI
Algunas consultas frecuentes relacionadas con la modificación del comportamiento de la librería SPI incluyen:
- ¿Cómo cambiar la velocidad de la comunicación SPI? Se utiliza
SPI.setClockDivider()para ajustar la velocidad del reloj. Es importante asegurarse de que la velocidad seleccionada sea compatible con el dispositivo periférico. - ¿Cómo cambiar el orden de los bits? Se utiliza
SPI.setBitOrder()para establecer el orden de los bits (MSBFIRST o LSBFIRST). - ¿Cómo manejar diferentes modos de datos SPI? Se utiliza
SPI.setDataMode()para configurar el modo de datos (0-3), teniendo en cuenta la polaridad del reloj y la fase. - ¿Cómo manejar múltiples dispositivos SPI? Se utilizan diferentes pines de selección de esclavo (SS) para cada dispositivo y se selecciona el dispositivo apropiado estableciendo el pin SS correspondiente a LOW antes de la comunicación y HIGH después.
- ¿Cómo solucionar problemas de comunicación SPI? Verificar la configuración de la velocidad del reloj, orden de bits, modo de datos y la conexión física entre el Arduino y el dispositivo periférico. Utilizar el monitor serie para depurar.
Tabla comparativa de modos SPI
| Modo | Polaridad del reloj (CPOL) | Fase del reloj (CPHA) | Descripción |
|---|---|---|---|
| SPI_MODE0 | 0 | 0 | El reloj es bajo en reposo, el dato se captura en el flanco ascendente del reloj. |
| SPI_MODE1 | 0 | 1 | El reloj es bajo en reposo, el dato se captura en el flanco descendente del reloj. |
| SPI_MODE2 | 1 | 0 | El reloj es alto en reposo, el dato se captura en el flanco ascendente del reloj. |
| SPI_MODE3 | 1 | 1 | El reloj es alto en reposo, el dato se captura en el flanco descendente del reloj. |
Nota: CPOL = Clock Polarity, CPHA = Clock Phase
Recuerda que la correcta configuración de la comunicación SPI es esencial para el funcionamiento adecuado de tus proyectos. Siempre consulta la documentación del dispositivo periférico para determinar los parámetros de configuración correctos.
