Cómo funciona la librería antirrebote arduino

En el entorno de la programación de Arduino, el manejo de botones pulsadores presenta un desafío común: el rebote. Este fenómeno, causado por las características mecánicas de los interruptores, genera señales espurias que pueden interpretarse como múltiples pulsaciones, llevando a errores en la ejecución del programa. Afortunadamente, existen técnicas para mitigar este problema, siendo la librería antirrebote una solución eficaz.

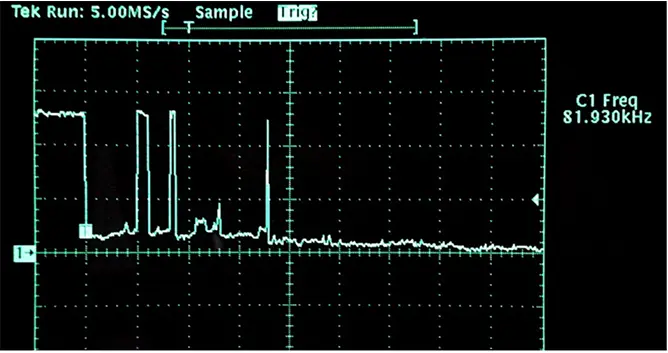

¿Qué es el rebote en un pulsador?

Cuando se presiona un botón, sus contactos internos no se cierran de manera instantánea y limpia. En lugar de ello, experimentan un rebote mecánico, generando múltiples cierres y aperturas en un lapso de tiempo muy breve (milisegundos). Cada uno de estos rebotes puede ser detectado por el microcontrolador de Arduino, interpretándolo como una pulsación individual, lo que resulta en lecturas erróneas.

Este fenómeno es especialmente relevante en aplicaciones que requieren una lectura precisa de los eventos de pulsación, como contadores, sistemas de control o interfaces de usuario.

Métodos para eliminar el rebote

Existen dos enfoques principales para lidiar con el rebote de los pulsadores: el método hardware y el método software (firmware). Ambos métodos tienen sus propias ventajas y desventajas.

Antirrebote mediante hardware

Este método implica el uso de componentes electrónicos, como resistencias y condensadores, para filtrar las señales espurias generadas por el rebote. Un circuito RC (Resistencia-Condensador) actúa como un filtro pasa-bajos, atenuando las altas frecuencias del rebote y dejando pasar solo la señal de baja frecuencia correspondiente a la pulsación real.

Ventajas: Simple, eficiente, no consume recursos del microcontrolador.

Desventajas: Requiere componentes adicionales, la configuración es fija y no se puede ajustar fácilmente.

Antirrebote mediante software (firmware)

Este método se basa en la programación del microcontrolador para ignorar las señales espurias. Se utilizan diferentes técnicas de software para detectar y descartar los rebotes. Una de las más comunes es la técnica del retardo, donde se espera un breve periodo de tiempo después de detectar una pulsación para verificar si la señal se mantiene estable. Otras técnicas más avanzadas utilizan temporizadores o interrupciones para un manejo más eficiente del proceso.

Dentro del método software existen varias implementaciones:

• Método del retardo simple: Se lee el estado del botón, se introduce un retardo (delay) y se vuelve a leer el estado. Si el estado es el mismo, se considera una pulsación válida.
• Método de la variable booleana: Se utiliza una variable booleana para controlar el estado del botón y evitar la detección de rebotes repetidos.
• Método millis(): Utiliza la función millis() para medir el tiempo transcurrido desde la última pulsación, permitiendo un control más preciso del tiempo de debounce.

Ventajas: Flexible, permite ajustar el tiempo de debounce fácilmente, no requiere componentes adicionales.

Desventajas: Consume recursos del microcontrolador, la implementación puede ser más compleja.

Librerías antirrebote

Existen librerías que facilitan la implementación del antirrebote en Arduino. Estas librerías encapsulan las técnicas de software mencionadas anteriormente, simplificando el código y permitiendo una implementación más robusta y eficiente. Algunas librerías populares incluyen:

• Librería Bounce2: Una librería robusta y ampliamente utilizada, ofrece diferentes modos de funcionamiento para adaptarse a diversas situaciones.
• Librerías personalizadas: Muchos desarrolladores crean sus propias librerías antirrebote, adaptadas a sus necesidades específicas.

El uso de una librería antirrebote simplifica el proceso de eliminar el rebote de los botones. Normalmente, la integración consiste en incluir la librería, declarar un objeto de la clase de la librería y llamar a sus métodos en el bucle principal del programa. La librería se encarga de manejar internamente la detección y el filtro de los rebotes.

Comparativa entre métodos

Consultas habituales

¿Cuál es el mejor método para eliminar el rebote? La mejor opción depende de la aplicación específica. Para proyectos sencillos, el método hardware puede ser suficiente. Para proyectos más complejos o con restricciones de hardware, el método software con una librería es una opción más flexible y eficiente.

¿Cuánto tiempo de debounce debo usar? El tiempo de debounce depende de las características del botón y del entorno. Un rango común es entre 5 y 20 milisegundos. Se recomienda experimentar para encontrar el valor óptimo para la aplicación.

¿Cómo selecciono la librería antirrebote adecuada? La elección de la librería dependerá de las características de la aplicación y de las preferencias del desarrollador. Se recomienda investigar las diferentes librerías disponibles y elegir la que mejor se adapte a las necesidades del proyecto.

Ejemplo de implementación con una librería (Conceptual)

A continuación, se presenta un ejemplo conceptual de cómo usar una librería antirrebote. El código específico variará según la librería utilizada.

#include <Bounceh>// Define el pin del botónconst int buttonPin = 2;// Crea un objeto BounceBounce debouncer = Bounce();void setup() { // Inicializa el pin del botón como entrada pinMode(buttonPin, INPUT_PULLUP); // Inicializa el objeto Bounce debouncer.attach(buttonPin); debouncer.interval(5); // Tiempo de debounce en milisegundos Serial.begin(9600);}void loop() { // Actualiza el estado del objeto Bounce debouncer.update(); // Verifica si el botón se ha presionado if (debouncer.fell()) { Serial.println("Botón presionado"); // Realiza la acción correspondiente }}

Este ejemplo muestra la sencillez de usar una librería antirrebote. La librería maneja internamente el proceso de detección y filtrado de rebotes, simplificando significativamente el código del programa.

El uso de librerías antirrebote en Arduino es una práctica recomendada para asegurar la fiabilidad y la precisión en el manejo de botones pulsadores, evitando problemas causados por el rebote mecánico. La selección del método hardware o software dependerá de las necesidades específicas del proyecto.
