La librería Adafruit Neopixel es una herramienta esencial para controlar tiras de LEDs Neopixel, dispositivos RGB direccionables individualmente que se han popularizado por su versatilidad y efectos visuales. Esta tutorial profundiza en el funcionamiento de la librería, su integración con microcontroladores y las mejores prácticas para su uso.
Funcionamiento de los LEDs Neopixel

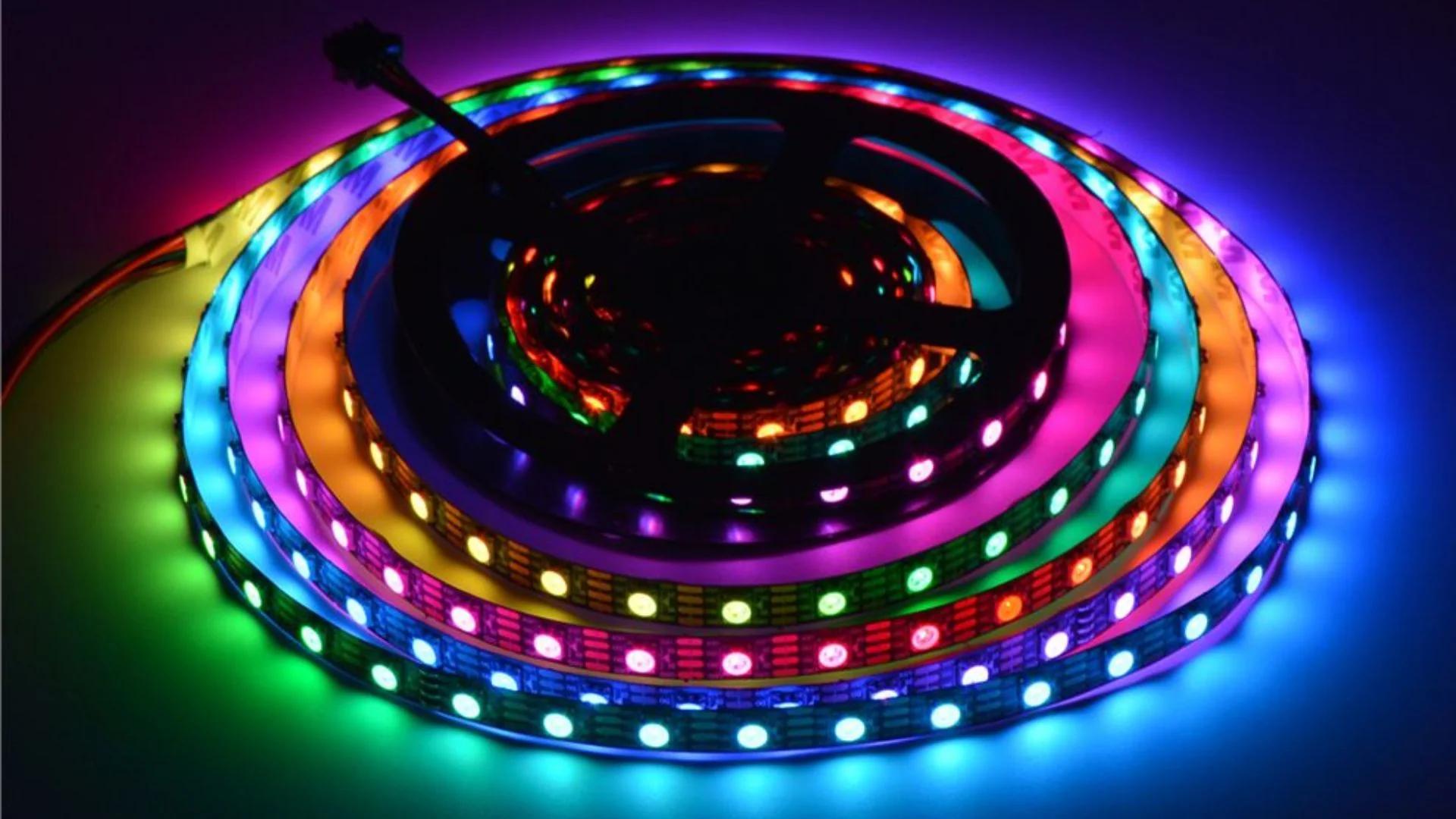

Los LEDs Neopixel, basados en chips WS2811 o WS2812, integran un controlador en cada LED. Esto permite controlar de forma individual el color y la intensidad de cada uno dentro de una cadena. El controlador recibe datos de intensidad para los colores rojo (R), verde (G) y azul (B), y los modula para generar la iluminación deseada. Es importante recordar que los Neopixel son sensibles a la electricidad estática y a las subidas de tensión, por lo que se debe manipularlos con cuidado.
Conexión y Alimentación
Los Neopixel generalmente funcionan a 5V, mientras que muchos microcontroladores, como los Arduino, operan a 3V. Para solucionar esta diferencia de voltaje, se necesita un nivelador de voltaje. Existen varias opciones, incluyendo chips discretos o placas niveladoras que facilitan la conexión. Otra alternativa, si se utiliza una batería de iones de litio (LiPo), es alimentar los Neopixel directamente, ya que la tensión de la batería (entre 2V y 2V) permite una conexión sin nivelador, aunque hay que considerar que el funcionamiento fuera de especificaciones puede causar comportamientos inesperados.
Corriente
Cada Neopixel puede requerir hasta 60mA de corriente a máxima intensidad. Para un proyecto con múltiples Neopixel, la fuente de alimentación debe suministrar la corriente total requerida. Como regla general, Adafruit recomienda calcular un tercio de la corriente total para tener un margen de seguridad.
Comunicación SPI
La comunicación con los Neopixel se realiza a través de un protocolo de un solo cable. La librería Adafruit Neopixel emula este protocolo utilizando el bus SPI del microcontrolador. Cada byte de datos SPI representa un bit de datos para un Neopixel. La librería maneja la generación de la forma de onda necesaria para controlar los LEDs.
Formato de Color GRB
Un aspecto peculiar es que los datos de color se envían en formato GRB (Verde, Rojo, Azul) en lugar del habitual RGB. La librería gestiona esta conversión internamente, permitiendo trabajar con el formato RGB estándar.
Estructura de la Librería Adafruit Neopixel
La librería Adafruit Neopixel proporciona funciones para controlar los LEDs de forma sencilla. Entre las funciones más importantes destacan:
- begin(): Inicializa la comunicación con los Neopixel.
- setPixelColor(): Establece el color de un pixel específico.
- show(): Envía los datos a la tira de LEDs para actualizar los colores.
- setBrightness(): Ajusta el brillo general de la tira.
- getPixelColor(): Obtiene el color de un pixel específico.
- numPixels(): Devuelve el número de pixels en la tira.
Código de Ejemplo
Un ejemplo básico de cómo utilizar la librería para encender un pixel de color rojo:
#include <Adafruit_NeoPixel.h>#define PIN 6 // Pin de datos#define NUMPIXELS 60 // Número de pixelsAdafruit_NeoPixel pixels = Adafruit_NeoPixel(NUMPIXELS, PIN, NEO_GRB + NEO_KHZ800);void setup() { pixels.begin(); pixels.setPixelColor(0, pixels.Color(255, 0, 0)); // Pixel 0, rojo pixels.show();}void loop() {}Este código incluye la librería, define el pin y el número de pixels, inicializa la comunicación y establece el color del primer pixel (índice 0) a rojo. La función show() actualiza la tira con los nuevos colores.
Mejores Prácticas
Para asegurar un funcionamiento correcto y evitar daños a los LEDs Neopixel, se recomiendan las siguientes prácticas:
- Utilizar un capacitor: Agregar un capacitor de 1000 µF, 3V o superior, en paralelo con la alimentación de los Neopixel, para estabilizar la corriente.
- Resistencia en la línea de datos: Incluir una resistencia de 300-500 ohmios entre el pin de datos del microcontrolador y la entrada de datos de los Neopixel, para proteger contra picos de voltaje.
- Distribución de la alimentación: Para tiras largas, distribuir la alimentación en varios puntos para evitar caídas de tensión.
- Conectar tierra primero: Siempre conectar la tierra antes de la alimentación y los datos al conectar o desconectar los Neopixel.
- Consideraciones de RAM: Para proyectos con un gran número de LEDs, tener en cuenta el consumo de memoria RAM del microcontrolador.
Tabla Comparativa de Librerías
| Librería | Características | Ventajas | Desventajas |
|---|---|---|---|
| Adafruit Neopixel | Sencilla, fácil de usar, ampliamente documentada | Fácil de aprender e implementar | Menos funciones avanzadas |
| FastLED | Más funciones avanzadas, mayor velocidad | Mayor control y eficiencia | Más compleja, curva de aprendizaje más pronunciada |
La elección de la librería dependerá de las necesidades del proyecto. Para proyectos simples, la librería Adafruit Neopixel es una excelente opción. Para proyectos más complejos que requieran mayor velocidad y funciones avanzadas, FastLED puede ser la mejor alternativa.
Consultas Habituales
¿Puedo controlar múltiples tiras de Neopixel con un solo pin? Sí, pero todas las tiras mostrarán el mismo patrón de color. Para controlar patrones diferentes, se necesitarán más pines o un sistema de multiplexación.
¿Qué pasa si el color no es el correcto? Verificar la conexión, el formato de color (GRB o RGB) y la configuración de la librería.
¿Cómo solucionar problemas de parpadeo o comportamiento errático? Comprobar la alimentación, la conexión a tierra, la resistencia en la línea de datos y el capacitor.
La librería Adafruit Neopixel facilita el control de LEDs Neopixel, ofreciendo una solución eficiente y sencilla para proyectos de diversa complejidad. El conocimiento de su funcionamiento y la aplicación de las mejores prácticas aseguran un resultado óptimo y evitan problemas comunes.
