Proteus es un software de diseño de circuitos electrónicos ampliamente utilizado, pero a veces puede resultar un desafío agregar nuevas bibliotecas para expandir sus capacidades. Esta información te mostrará cómo agregar bibliotecas a Proteus, paso a paso, cubriendo diferentes métodos y formatos de archivos. Aprenderás a solucionar problemas comunes y a optimizar tu flujo de trabajo para una integración eficiente.
Encontrando bibliotecas Proteus
Antes de empezar a agregar bibliotecas, necesitarás encontrarlas. Existen varias fuentes:
- Bibliotecas Integradas: Proteus viene con una colección de bibliotecas preinstaladas. Explorar esta colección inicial puede ahorrarte tiempo y esfuerzo.
- Sitios web de componentes electrónicos: Muchos fabricantes de componentes ofrecen bibliotecas Proteus para sus productos. Puedes buscar en sus sitios web o en repositorios de componentes electrónicos online.
- Comunidades y foros online: En foros y comunidades dedicadas a la electrónica y Proteus, es posible encontrar bibliotecas compartidas por otros usuarios. Asegúrate de verificar la fiabilidad de la fuente antes de descargar.
- SnapEDA (para Proteus 9 y superior): SnapEDA es una plataforma que ofrece modelos de componentes electrónicos para diferentes softwares, incluyendo Proteus. Aunque la compatibilidad oficial empieza con la versión 9, existen métodos para importar componentes de otros formatos, como se verá más adelante.
Métodos para agregar bibliotecas
Existen diferentes métodos para agregar bibliotecas a Proteus, dependiendo del formato del archivo de la biblioteca:
Bibliotecas en formato .LIB
Este es el formato de archivo más común para las bibliotecas de Proteus. Para agregar una biblioteca .LIB:
- Abre Proteus y crea un nuevo proyecto o abre uno existente.
- Dirígete a la pestaña ' Components ' o ' Componentes ' (la ubicación exacta puede variar según la versión de Proteus).
- Selecciona ' Import Library ' o ' Importar Biblioteca '.
- Busca y selecciona el archivo .LIB que deseas agregar.
- Haz clic en ' Open ' o ' Abrir '.
- La biblioteca se agregará a tu proyecto y podrás usar los componentes que contiene.

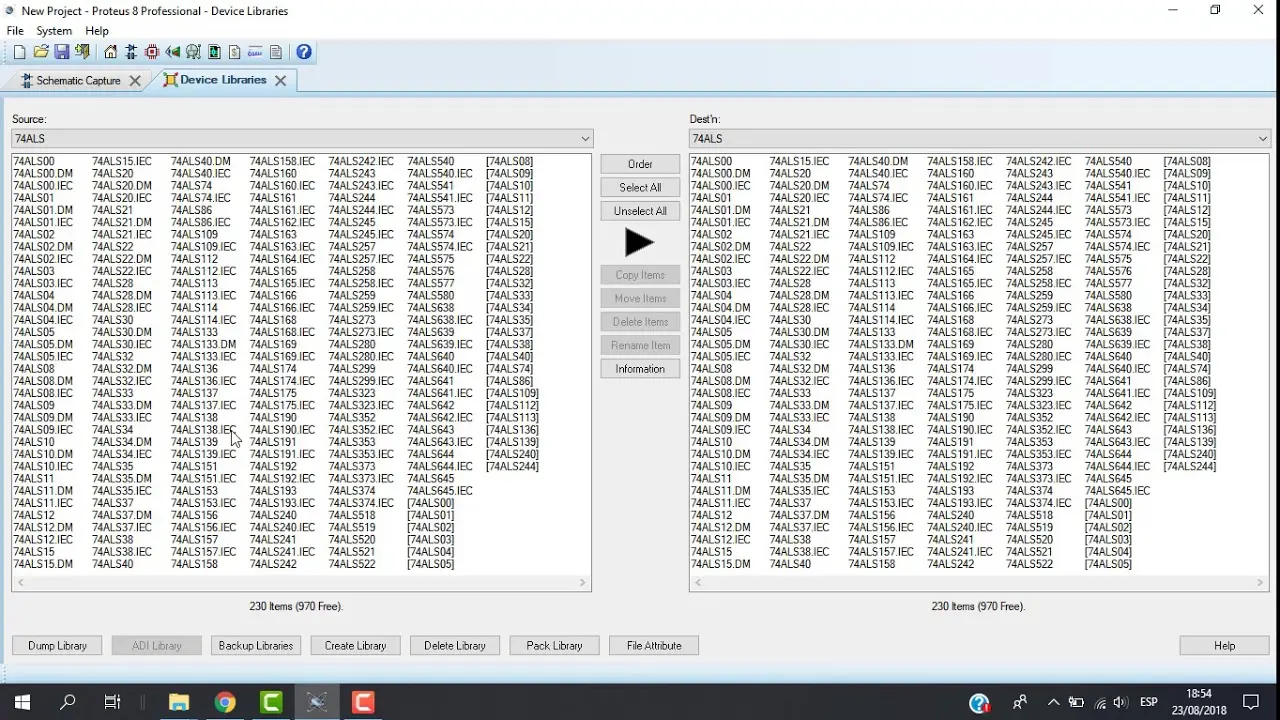

Bibliotecas en formato ZIP
Algunas bibliotecas se distribuyen en formato ZIP. Para agregar una biblioteca ZIP, primero debes extraer su contenido. En la mayoría de los casos, dentro del archivo ZIP encontrarás archivos .LIB o archivos de componentes individuales. Sigue los pasos para importar bibliotecas .LIB descritos anteriormente o los pasos para importar archivos individuales según corresponda.
Importando componentes individuales
En ocasiones, puedes encontrar componentes individuales (en formato .sch o similar) en lugar de una biblioteca completa. Para agregarlos:
- Abre Proteus y crea un nuevo proyecto o abre uno existente.
- En la pestaña ' Components ' o ' Componentes ', haz clic en ' Place Component ' o ' Colocar Componente '.
- Busca el componente que deseas agregar. Si no aparece en la lista, puedes agregar la ruta de búsqueda de componentes en la configuración de Proteus.
- Selecciona el componente y colócalo en tu esquema.
Importando de SnapEDA (Proteus 9 y superior)
SnapEDA ofrece una integración más directa para Proteus 9 y versiones posteriores. Sin embargo, es posible importar componentes de SnapEDA a versiones anteriores (como 8) usando el formato PADS/DxDesigner. Este método requiere descargar el componente en formato PADS/DxDesigner desde SnapEDA y luego importarlo a Proteus. El proceso específico puede variar, pero generalmente implica importar los archivos del componente al proyecto de Proteus.
Creando tus propias bibliotecas
Si necesitas un componente que no está disponible en ninguna biblioteca, puedes crearlo tú mismo. Proteus permite crear componentes personalizados desde cero o modificar componentes existentes. Esto requiere un conocimiento más profundo del software y del diseño de circuitos electrónicos.
Solución de problemas comunes
A continuación, algunos problemas comunes al agregar bibliotecas y sus posibles soluciones:
- Error al importar la biblioteca: Verifica que el archivo .LIB esté en el formato correcto y que la ruta de acceso sea correcta. Asegúrate de tener los permisos necesarios para acceder al archivo.
- Componentes no disponibles: Después de importar la biblioteca, es posible que algunos componentes no aparezcan. Verifica que la biblioteca se haya importado correctamente y que los componentes estén disponibles en la versión de Proteus que estás utilizando. Reiniciar Proteus puede ayudar.
- Problemas de compatibilidad: Asegúrate de que la biblioteca sea compatible con tu versión de Proteus. Las bibliotecas creadas para una versión antigua de Proteus podrían no funcionar correctamente en una versión más nueva.
- Componentes incorrectos: Si el componente no funciona como se espera, asegúrate de que hayas seleccionado el componente correcto y que sus parámetros estén configurados adecuadamente.
Tabla comparativa de métodos de importación
| Método | Formato de archivo | Proteus versiones | Complejidad |
|---|---|---|---|
| Importar .LIB | .LIB | Todas | Fácil |
| Importar ZIP | .ZIP (contiene .LIB o componentes individuales) | Todas | Medio |
| Importar componentes individuales | .sch u otros | Todas | Medio |
| Importar desde SnapEDA | Depende de SnapEDA | 9+ (con adaptaciones para versiones anteriores) | Medio-Difícil |
| Crear biblioteca propia | Depende del diseño | Todas | Difícil |
Consultas habituales
- ¿Cómo agrego una biblioteca de transistores a Proteus? Busca una biblioteca de transistores en línea (.LIB) o utiliza la biblioteca integrada de Proteus.
- ¿Cómo agrego una biblioteca de microcontroladores a Proteus? Dependiendo del fabricante, puedes encontrar bibliotecas de microcontroladores en los sitios web de los fabricantes o en repositorios online. Asegúrate de seleccionar la biblioteca compatible con tu microcontrolador específico.
- ¿Cómo agrego una biblioteca de conectores a Proteus? Similares a los anteriores, busca bibliotecas de conectores online (.LIB) o utiliza la biblioteca integrada.
- ¿Puedo agregar bibliotecas de otras herramientas de diseño a Proteus? Es posible, pero puede requerir conversiones de formato o la creación de bibliotecas personalizadas, dependiendo del formato de la biblioteca de origen.
Recuerda siempre verificar la fuente de las bibliotecas y asegurar su compatibilidad con tu versión de Proteus. Con estas estrategias, podrás ampliar considerablemente la funcionalidad de Proteus y acceder a una mayor variedad de componentes para tus proyectos.
