El código G, o G-code, es un lenguaje de programación fundamental para el control de máquinas de control numérico por computadora (CNC). Este artículo profundiza en su funcionamiento, creación, lectura, y su relación con librerías como GRBL, investigando sus ventajas, desventajas y alternativas.
¿Qué es el Código G?
El código G es un lenguaje de programación geométrico que proporciona instrucciones precisas a máquinas CNC. Estas instrucciones, escritas como secuencias de comandos, describen los movimientos y acciones necesarios para la fabricación de una pieza. El diseño, creado previamente en un software de diseño asistido por computadora (CAD), se traduce a código G mediante un software de fabricación asistida por computadora (CAM). Este proceso permite automatizar la fabricación con gran precisión.
Aplicaciones del Código G
El código G se utiliza en una amplia gama de máquinas CNC, incluyendo:
- Fresadoras CNC (para el mecanizado de metales)
- Cortadoras láser
- Impresoras 3D
Su versatilidad lo convierte en una herramienta esencial en la industria y en el ámbito de la fabricación casera.
Orígenes del Código G
Los fundamentos del código G se desarrollaron en el Instituto de Tecnología de Massachusetts (MIT) en la década de 1950. Desde entonces, ha evolucionado y se ha estandarizado a través de normas nacionales e internacionales, como la DIN 66025 en Alemania.
Funcionamiento del Código G
El código G consiste en una serie de instrucciones secuenciales que dirigen la máquina paso a paso. Estas instrucciones pueden incluir:
- Movimiento a coordenadas específicas (ej: G01 X10 Y20)
- Control de la herramienta (ej: encendido/apagado del husillo)
- Pausas en el proceso
- Definición de arcos y curvas
La ejecución precisa del código G libre de errores garantiza la fabricación fiable y repetible de la pieza deseada.
Creación del Código G

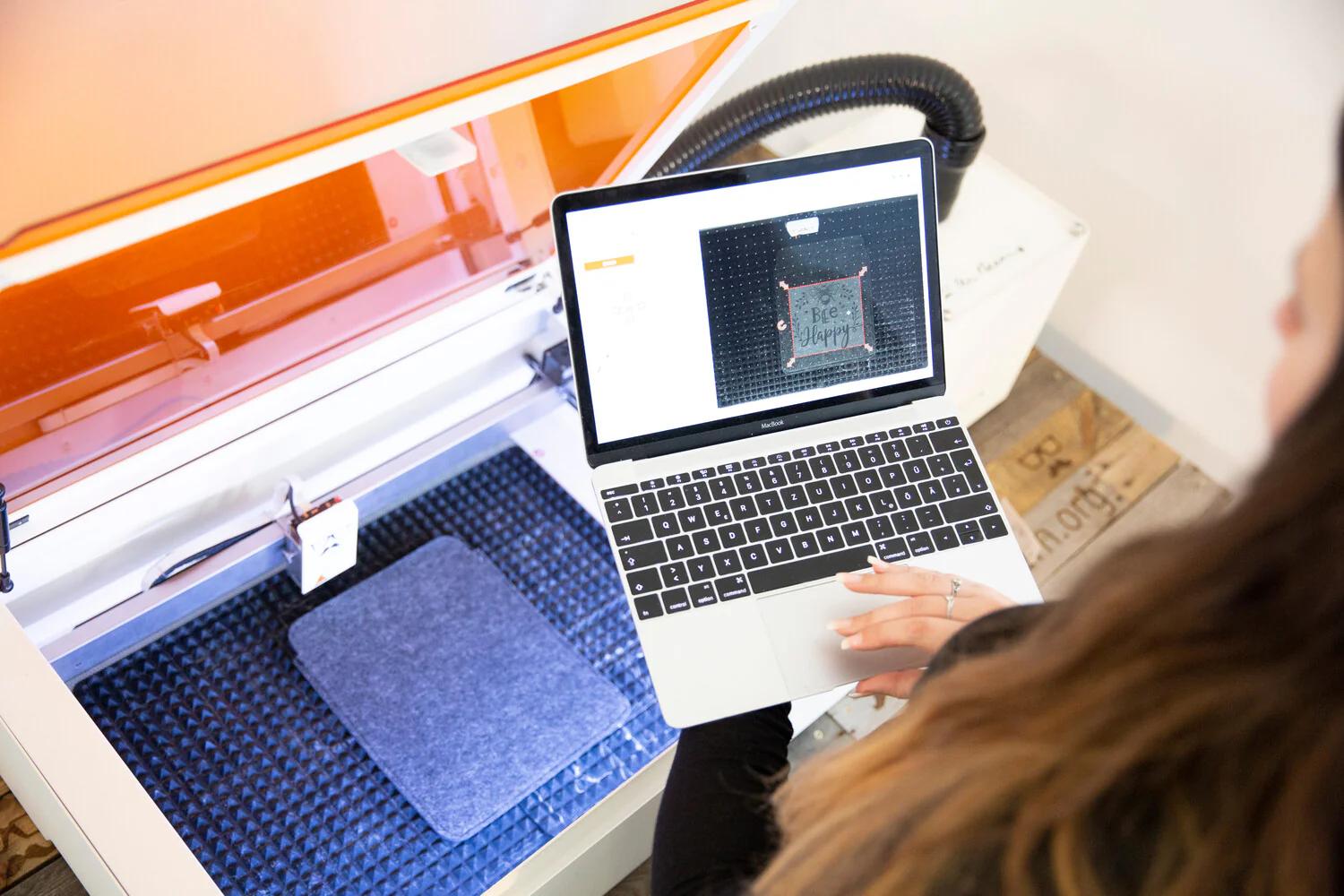

La creación manual de código G es compleja y requiere experiencia. Sin embargo, el software CAD/CAM automatiza este proceso, generando el código a partir del diseño 2D o 3D. Para usuarios domésticos, existen softwares más accesibles como BeamOS (para cortadoras láser) o Cura (para impresoras 3D).
Interpretación del Código G
Si bien el código G es legible para humanos, su interpretación requiere conocimiento. Cada comando tiene un significado específico (ej: G00 para posicionamiento rápido, G01 para posicionamiento con avance). A continuación, una tabla con los comandos más comunes:
| Código G/M | Descripción | Ejemplo | Explicación |
|---|---|---|---|
| G90 | Posición absoluta | ||
| G91 | Posición relativa | ||
| G20 | Unidades en pulgadas | ||
| G21 | Unidades en mm | ||
| G00 | Posicionamiento rápido | G00 X10 Y20 | Movimiento rápido a X=10, Y=20 |
| G01 | Posicionamiento con avance | G01 X15 Y-9 F200 | Movimiento a X=15, Y=-9 a 200 mm/min |
| G02 | Arco en sentido horario | ||
| G03 | Arco en sentido antihorario | ||
| G04 | Pausa | G04 P2 | Pausa de 2 segundos |
| M3 | Husillo encendido | ||
| M5 | Husillo apagado | ||
| M2 | Fin del programa |
Existen visualizadores de código G que facilitan su comprensión.
GRBL: Librería para Control CNC
GRBL es una popular librería de código abierto para el control de máquinas CNC mediante una placa Arduino. Esta librería traduce el código G en instrucciones para los motores paso a paso de la máquina, permitiendo un control preciso y eficiente.
Ventajas de usar GRBL
- Código abierto: Permite modificaciones y adaptaciones.
- Compatibilidad con Arduino: Facilita la implementación en proyectos DIY.
- Control preciso: Ofrece un control de movimiento superior.
- Económico: Reduce los costes de control CNC.
Limitaciones de GRBL
- Control limitado de ejes (generalmente 3 ejes).
- Requiere configuración específica de pines de Arduino.
Instalación y Configuración de GRBL
La instalación de GRBL en una placa Arduino requiere descargar el firmware desde GitHub, cargarlo mediante el IDE de Arduino y configurar los parámetros de la máquina (pasos por mm, dirección de los motores, etc.) a través del monitor serie. Software como Universal G-code Sender (UGS) facilita la configuración y el control de la máquina.
Hardware necesario para GRBL
Además de la placa Arduino y la librería GRBL, se requiere:
- Motores paso a paso
- Drivers de motores
- Shields CNC para Arduino
La elección del hardware adecuado es crucial para asegurar el correcto funcionamiento de la máquina.
Alternativas a GRBL
Existen alternativas a GRBL, como LinuxCNC, Marlin y AccelStepper, cada una con sus propias ventajas y desventajas. La elección dependerá de las necesidades específicas del proyecto.
Consultas Habituales
¿Es GRBL lo mismo que el código G?
No. GRBL es un software que interpreta el código G. El código G son las instrucciones, mientras que GRBL es el intérprete que las traduce para la máquina.
¿Qué significa GRBL?
GRBL es un acrónimo de "G-Code Reference Block Library".
¿Es GRBL bueno para CNC?
GRBL es una opción popular y eficiente para el control de máquinas CNC, especialmente en proyectos DIY, debido a su facilidad de uso y compatibilidad con Arduino.
¿Cómo instalo GRBL en mi Arduino?
Se descarga el firmware desde GitHub, se carga mediante el IDE de Arduino y se configura a través del monitor serie.
El código G y librerías como GRBL son herramientas esenciales para el control preciso de máquinas CNC. Comprender su funcionamiento y las opciones disponibles permite aprovechar al máximo las posibilidades de la fabricación automatizada.
