El Arduino Mega 2560, a pesar de haber sido reemplazado por el Arduino Mega 2560 R3, sigue siendo una opción popular para numerosos proyectos debido a su gran cantidad de pines y capacidad de procesamiento. En este artículo, exploraremos a fondo este microcontrolador, su relación con el software de diseño electrónico Eagle, y las consideraciones clave al trabajar con ambos.
Arduino Mega 2560: Características Clave
El Arduino Mega 2560 se basa en el microcontrolador AVR ATmega2560 y ofrece una amplia gama de características que lo hacen ideal para proyectos complejos:
- 70 pines de E/S digitales (14 con capacidad PWM y 16 como entradas analógicas)
- 256 KB de memoria Flash (8 KB usados por el bootloader)
- 8 KB de SRAM
- 4 KB de EEPROM
- Velocidad de reloj de 16 MHz
- Conexión USB
- Conector de alimentación
- Encabezado ICSP para programación en circuito
- Botón de reinicio
Una diferencia significativa con su predecesor es la utilización del ATmega8U2 como conversor USB-a-serial, en lugar del chip FTDI, ofreciendo mayor flexibilidad para usuarios avanzados.
Eagle y el Diseño de Circuitos para Arduino Mega
Eagle es un popular software de diseño electrónico CAD que permite crear esquemas y diseños de PCB (Printed Circuit Boards) de forma eficiente. Al trabajar con un Arduino Mega, Eagle es crucial para diseñar una placa personalizada que integre el microcontrolador con otros componentes como sensores, actuadores, y pantallas. La integración con Eagle permite:
- Diseñar una PCB a medida para el Arduino Mega , optimizando el espacio y la disposición de los componentes.
- Crear rutas de señal limpias y eficientes para minimizar interferencias.
- Gestionar la alimentación y las conexiones de tierra de forma adecuada.
- Generar archivos de fabricación para la producción de la PCB.
Para utilizar Eagle con el Arduino Mega, necesitarás obtener el footprint del microcontrolador. Existen numerosas librerías disponibles en línea, tanto gratuitas como comerciales, que contienen footprints de componentes electrónicos, incluyendo el Arduino Mega. Asegúrate de seleccionar el footprint correcto que coincida con la versión específica de tu Arduino Mega (R3, etc.).
Librerías para Arduino Mega
La gran comunidad de usuarios de Arduino ha desarrollado una vasta cantidad de librerías que extienden las funcionalidades del microcontrolador. Estas librerías facilitan la interacción con diferentes tipos de hardware y simplifican la programación de tareas complejas. Algunas librerías comunes para Arduino Mega incluyen:
- Librerías para sensores (temperatura, humedad, presión, etc.)
- Librerías para comunicaciones (Ethernet, WiFi, Bluetooth)
- Librerías para pantallas LCD y otros dispositivos de visualización
- Librerías para motores y actuadores
- Librerías para procesamiento de señales
Es importante seleccionar las librerías adecuadas para tu proyecto y asegurarse de que son compatibles con la versión del Arduino IDE que estás utilizando.
Comparativa: Arduino Mega vs. Otros Modelos
A continuación, se presenta una tabla comparativa entre el Arduino Mega y otros modelos populares de Arduino:
| Modelo | Microcontrolador | Pines de E/S Digitales | Pines Analógicos | Memoria Flash | SRAM |
|---|---|---|---|---|---|
| Arduino Uno | ATmega328P | 14 | 6 | 32 KB | 2 KB |
| Arduino Mega 2560 | ATmega2560 | 70 | 16 | 256 KB | 8 KB |
| Arduino Nano | ATmega328P | 14 | 8 | 32 KB | 2 KB |
| Arduino Due | SAM3X8E (ARM Cortex-M3) | 54 | 12 | 512 KB | 96 KB |
Como puedes observar, el Arduino Mega se destaca por su gran cantidad de pines y mayor capacidad de memoria, lo que lo hace adecuado para proyectos más complejos que requieren una mayor cantidad de E/S y almacenamiento.
El Arduino GIGA R1 WiFi: El Más Avanzado?

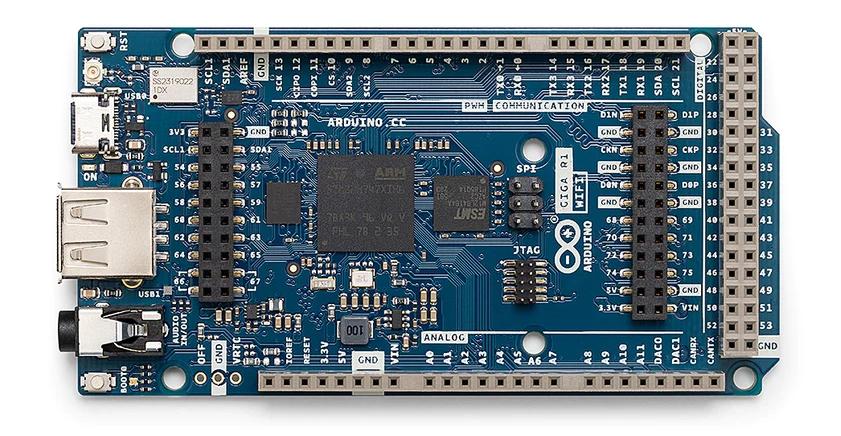

Si bien el Arduino GIGA R1 WiFi se promociona como el más potente, es importante matizar esta afirmación. Su arquitectura dual-core (ARM Cortex-M7 y M4) y sus capacidades multimedia lo hacen excepcional para tareas intensivas, pero su alto precio y soporte de software aún incipiente lo hacen menos accesible para principiantes en comparación con el Arduino Mega. La compatibilidad con shields del Arduino Mega es una ventaja significativa.
Consideraciones al Elegir un Arduino
La elección del Arduino adecuado depende en gran medida de las necesidades específicas de tu proyecto. Considera los siguientes factores:
- Número de pines de E/S: El Arduino Mega es ideal para proyectos con muchos sensores o actuadores.
- Capacidad de memoria: Para proyectos que requieren mucho procesamiento o almacenamiento de datos, el Arduino Mega es una buena opción.
- Coste: El Arduino Mega es más caro que otros modelos más pequeños.
- Complejidad del proyecto: Para proyectos simples, un Arduino Uno o Nano pueden ser suficientes.
Conclusión
El Arduino Mega 2560, junto con el software Eagle, ofrece una poderosa combinación para el desarrollo de proyectos electrónicos. Su gran cantidad de pines, capacidad de memoria y la disponibilidad de librerías lo convierten en una opción versátil para una amplia gama de aplicaciones. Sin embargo, es importante evaluar cuidadosamente las necesidades del proyecto antes de seleccionar el microcontrolador adecuado.
