Arduino librería wire para principiantes y expertos

La librería Wire.h en Arduino es fundamental para la comunicación I2C, un protocolo de comunicación serial que permite conectar múltiples dispositivos a un microcontrolador con un mínimo de cableado. Esta tutorial profundiza en el uso de la librería Wire.h, desde los conceptos básicos hasta técnicas avanzadas, incluyendo la resolución de problemas comunes.

¿Qué es la Librería Wire.h?

Wire.h es una librería de Arduino que facilita la interacción con dispositivos compatibles con el protocolo I2C. I2C (Inter-Integrated Circuit) es un bus de comunicación que utiliza dos hilos para transmitir datos: SDA (Data) y SCL (Clock). A diferencia de otros métodos de comunicación como SPI, I2C permite conectar varios dispositivos en una misma línea, simplificando la conexión de sensores y actuadores. La librería Wire.h abstrae la complejidad del protocolo I2C, proporcionando funciones fáciles de usar para enviar y recibir datos.

Instalación y Configuración

La librería Wire.h viene integrada en el entorno de desarrollo de Arduino IDE, por lo que no requiere instalación adicional. Para utilizarla, simplemente debes incluirla en tu código con la directiva #include . Esta línea debe estar presente en tu archivo principal (.ino), antes de cualquier otra función. Si estás utilizando otras librerías que dependen de Wire.h (como librerías para sensores I2C), asegúrate de incluir #include en tu archivo principal, incluso si las librerías ya la incluyen internamente. Este paso es crucial para evitar errores de compilación.

Funciones Principales de la Librería Wire.h

La librería Wire.h ofrece varias funciones para gestionar la comunicación I2C. Algunas de las más importantes son:

• Wire.begin() : Inicializa la comunicación I2C, configurando el Arduino como maestro.
• Wire.beginTransmission(address) : Inicia la transmisión de datos a un dispositivo específico, indicado por su dirección I2C (address).
• Wire.write(data) : Envía un byte de datos al dispositivo.
• Wire.endTransmission() : Finaliza la transmisión de datos.
• Wire.requestFrom(address, quantity) : Solicita una cantidad específica de bytes de datos a un dispositivo.
• Wire.available() : Devuelve la cantidad de bytes disponibles para leer.
• Wire.read() : Lee un byte de datos recibido.

Ejemplos de Uso

Ejemplo 1: Leer datos de un sensor I2C

Este ejemplo muestra cómo leer la temperatura de un sensor de temperatura DS18B20 conectado a través de I2C:

#include
// ...código para inicializar el sensor...
void loop() {
Wire.beginTransmission(0x28); // Dirección I2C del sensor
Wire.requestFrom(0x28, 2); // Solicitar 2 bytes de datos
if (Wire.available() == 2) {
byte highByte = Wire.read();
byte lowByte = Wire.read();
int temperatura = (highByte << 8) | lowByte;
// ...código para procesar la temperatura...
}
}

Ejemplo 2: Escribir datos en un dispositivo I2C

Este ejemplo muestra cómo escribir un valor en un registro de un dispositivo I2C:

#include
void loop() {
Wire.beginTransmission(0x10); // Dirección I2C del dispositivo
Wire.write(0x00); // Dirección del registro
Wire.write(0x55); // Valor a escribir
Wire.endTransmission();
}

Solución de Problemas Comunes

Algunos problemas comunes al trabajar con Wire.h incluyen:

• Error de compilación: Si la librería no se encuentra, asegúrate de incluir #include en tu archivo principal. Si el problema persiste, verifica la instalación de la librería.
• Sin respuesta del dispositivo: Verifica la conexión física entre el Arduino y el dispositivo I2C. Asegúrate de que la dirección I2C sea correcta. Puedes usar un analizador lógico para verificar las señales SDA y SCL.
• Datos incorrectos: Asegúrate de que el código de lectura y escritura sea correcto y que esté sincronizado con el dispositivo I2C. Es posible que debas consultar la hoja de datos del dispositivo para comprender su protocolo de comunicación.

Tabla Comparativa con SPI

Tipos de Cable para Arduino

La elección del tipo de cable depende de la aplicación. Para prototipado, el cable de calibre 22 AWG es una buena opción. Para aplicaciones que requieren mayor flexibilidad, se recomienda cable trenzado. Para proyectos con alta corriente, se deben utilizar cables de mayor calibre.

Cable Sólido vs. Cable Trenzado

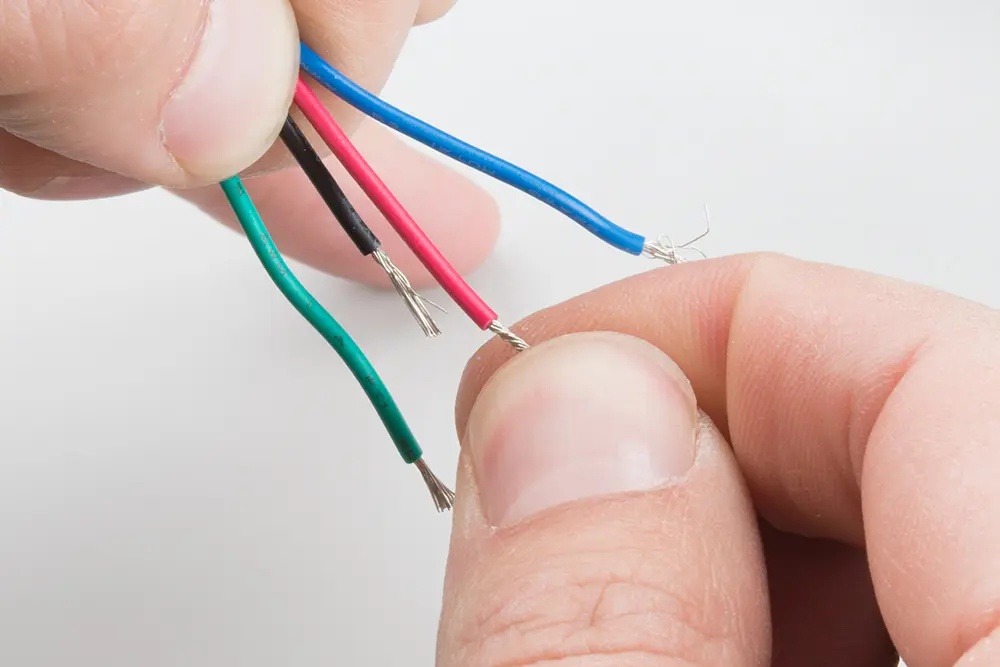

El cable sólido es más rígido y fácil de insertar en protoboards, mientras que el cable trenzado es más flexible y resistente a la rotura. La elección depende de la aplicación: cable sólido para prototipos y cable trenzado para aplicaciones donde se requiere flexibilidad.

La librería Wire.h es una herramienta esencial para cualquier desarrollador de Arduino que trabaje con dispositivos I2C. Su uso simplifica la comunicación con sensores, actuadores y otros dispositivos, abriendo un entorno de posibilidades para la creación de proyectos innovadores. Entender la librería Wire.h y su correcta implementación es clave para el éxito de cualquier proyecto que involucre comunicación I2C.
