En el dinámico entorno de la electromovilidad, los motores de flujo axial (AF) están ganando una considerable atención. Su diseño único, en forma de panqueque, ofrece ventajas significativas en comparación con los motores de flujo radial (RF) tradicionales, especialmente en aplicaciones donde el espacio es un factor crítico. Este artículo profundiza en el funcionamiento, las ventajas, las desventajas y las consideraciones de diseño de los motores AF, proporcionando una información para comprender su potencial y aplicación.

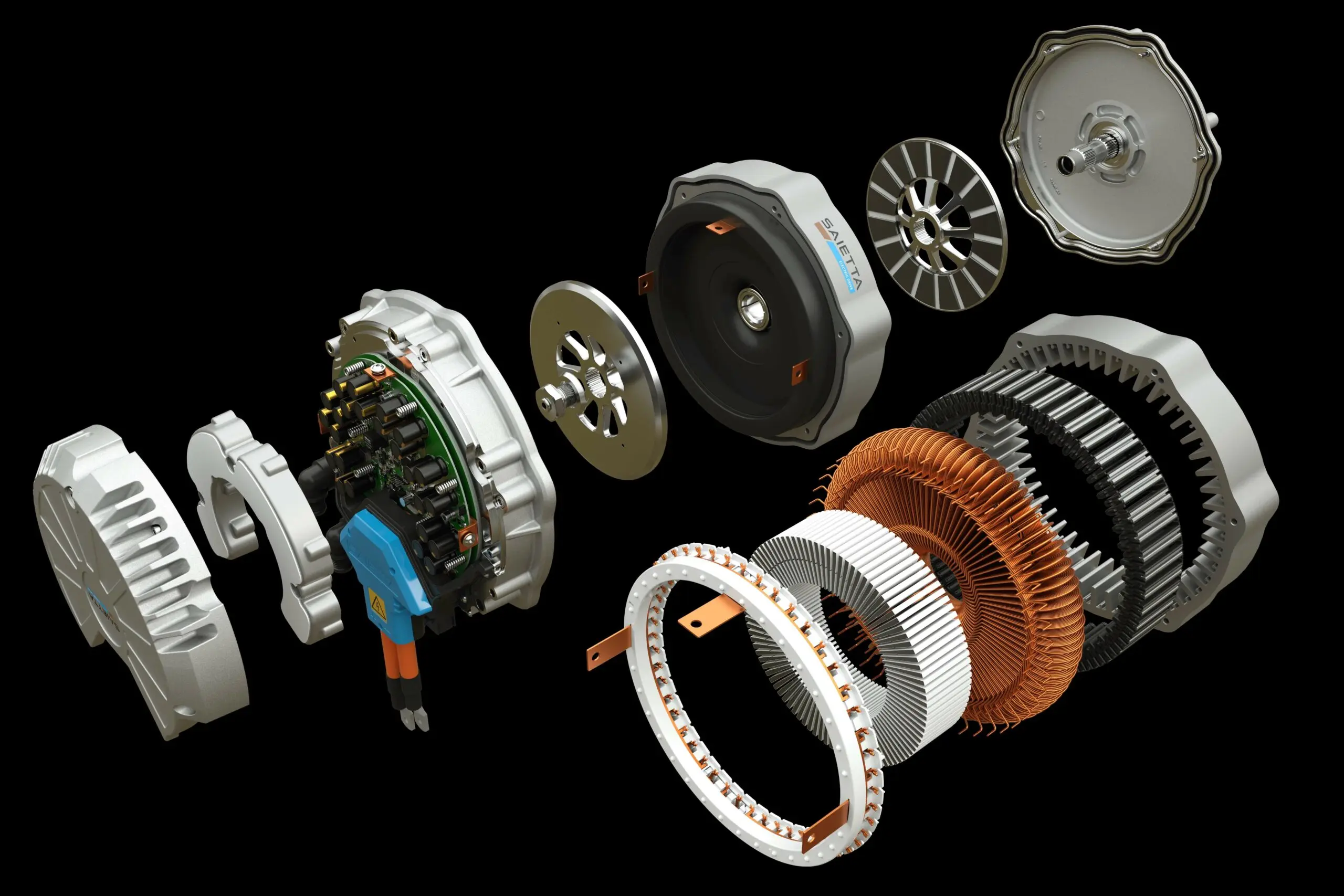

¿Qué es un Motor AF?

Un motor AF se distingue por la dirección del flujo magnético que genera el torque. A diferencia de los motores RF, donde el flujo es radial (perpendicular al eje de rotación), en los motores AF, el flujo magnético es paralelo al eje de rotación. Esto resulta en un diseño compacto y plano, ideal para espacios con limitaciones axiales.

Ventajas de los Motores AF:

• Alta densidad de torque: Generalmente, los motores AF producen entre un 30% y un 40% más de torque que los motores RF de potencia similar. En configuraciones de armadura sin yugo y segmentada, esta ventaja puede incluso duplicarse, llegando a cuatro veces la densidad de torque gravimétrico de las máquinas RF convencionales.
• Diseño compacto: Su forma plana permite una mejor integración en espacios reducidos, lo que es especialmente beneficioso en vehículos eléctricos y otras aplicaciones con limitaciones de espacio.
• Mayor eficiencia en bajas velocidades: Los motores AF son óptimos para funcionar a bajas velocidades y generar un alto torque, lo que los convierte en una excelente opción para aplicaciones que requieren un alto par de arranque o una fuerte aceleración.
• Mejor gestión térmica: La alta relación superficie-volumen de los motores AF facilita la disipación del calor, mejorando su rendimiento continuo y evitando sobrecalentamientos.

Desventajas de los Motores AF:

• Limitaciones en la velocidad: Los motores AF suelen tener una velocidad máxima menor en comparación con los motores RF, lo que puede requerir el uso de cajas de cambios.
• Desafíos de diseño térmico: Si bien su diseño facilita la refrigeración, la gestión térmica sigue siendo un reto, especialmente en motores AF sin yugo con un camino de rechazo de calor radial limitado.
• Complejidad de fabricación: La fabricación de motores AF puede ser más compleja y costosa que la de los motores RF.
• Limitaciones en la densidad de potencia continua: Aunque la densidad de potencia pico es alta, la densidad de potencia continua puede verse limitada por los desafíos térmicos.

Consideraciones de Diseño de Motores AF

El diseño de un motor AF involucra una serie de factores críticos que deben ser considerados cuidadosamente para asegurar un rendimiento óptimo:

Espacio disponible:

El espacio disponible para la instalación del motor es un factor crucial. La forma plana de los motores AF los hace ideales para espacios donde la longitud axial es limitada.

Densidad de torque vs. densidad de potencia:

Es importante determinar si la aplicación requiere un motor optimizado para la densidad de torque o para la densidad de potencia. Los motores AF suelen ser la mejor opción para la primera, mientras que los motores RF son más adecuados para la segunda.

Velocidad de funcionamiento:

Se debe considerar la relación entre la velocidad máxima y el punto de inflexión de la curva de rendimiento del motor (knee point). Los motores AF son mejores para funcionar a bajas velocidades y generar alto torque.

Potencia pico vs. potencia continua:

La aplicación puede requerir potencia pico alta o potencia continua alta. Los motores AF soportan alta densidad de potencia pico, pero a menudo tienen limitaciones en la densidad de potencia continua.

Gestión térmica:

La gestión térmica es crucial para el rendimiento y la vida útil del motor. Las técnicas de refrigeración, como el enfriamiento directo por aceite, son esenciales para disipar el calor generado.

Mitigación de pérdidas:

Minimizar las pérdidas de energía es fundamental para maximizar la eficiencia. Esto implica abordar las pérdidas de cobre en CA, las pérdidas por corrientes de Foucault en los núcleos del estator y el rotor, y la optimización del diseño del bobinado.

Consideraciones estructurales:

La arquitectura de los motores AF impone demandas mecánicas específicas a los imanes, especialmente en lo que respecta a la fijación de los imanes al rotor para soportar las altas fuerzas radiales generadas a altas velocidades de rotación.

Integración del sistema:

La forma y las características de torque de los motores AF presentan tanto oportunidades como desafíos para su integración en los sistemas de transmisión de vehículos. La forma compacta puede facilitar la integración en ejes eléctricos y accionamientos de cubo de rueda, pero la gestión de numerosas variantes puede ser compleja.

Control del motor:

Controlar los motores AF de manera eficiente requiere tener en cuenta sus características electromagnéticas inherentes. La falta de saliencia significativa en los motores AF simplifica el control, pero el bajo valor de inductancia del bobinado puede requerir una alta frecuencia de conmutación o una topología de inversor multinivell para mantener baja la ondulación de la corriente.

Ruido, vibración y aspereza (NVH):

El NVH es un factor importante en el diseño de vehículos. En los motores AF, aspectos como el tamaño del entrehierro nominal, los modos de vibración del rotor y el par de cogging influyen en el NVH. Las técnicas como la inyección de armónicos de corriente pueden ayudar a mitigar los problemas de NVH.

1Fiabilidad y durabilidad:

La fiabilidad y la durabilidad son aspectos críticos, especialmente en entornos hostiles. Un diseño cuidadoso del sellado para los canales de refrigeración líquida y pruebas exhaustivas de durabilidad son esenciales.

Librería de Descargas de AF_DCMotor

Para facilitar el diseño e implementación de motores AF, es crucial tener acceso a recursos y herramientas de diseño. Una librería de descargas de AF_DCMotor podría incluir:

• Modelos CAD: Modelos tridimensionales de motores AF para su uso en software CAD.
• Especificaciones técnicas: Documentación detallada sobre las especificaciones y características de rendimiento de los motores AF.
• Herramientas de simulación: Software para simular el comportamiento de los motores AF bajo diferentes condiciones de operación.
• Ejemplos de código: Código de ejemplo para el control de los motores AF.
• Hojas de datos: Hojas de datos con información técnica relevante de los motores AF.

El acceso a una librería de descargas completa y bien organizada puede acelerar significativamente el proceso de diseño, reducir los costos y mejorar la calidad de los productos que incorporan motores AF.

Consultas Habituales sobre Motores AF

A continuación, se presentan algunas de las consultas más frecuentes sobre motores AF:

Esta información proporciona una visión general de los motores AF y las consideraciones clave para su diseño e implementación. Una librería de descargas completa y una documentación detallada son esenciales para el éxito en el desarrollo de aplicaciones con motores AF.
