Instalación y uso de la librería adafruit gfx para neopixel

La librería Adafruit GFX es fundamental para trabajar con pantallas gráficas y, en particular, con las tiras de LEDs Neopixel de Adafruit. Esta información te enseñará cómo descargarla, instalarla y utilizarla en tus proyectos Arduino.

¿Qué es la Librería Adafruit GFX?

Adafruit GFX es una librería de código abierto que proporciona un conjunto común de primitivas gráficas (puntos, líneas, círculos, etc.) para una variedad de pantallas. No funciona sola; necesita ser emparejada con una librería específica para cada dispositivo de visualización para manejar las funciones de bajo nivel. Su uso facilita enormemente el proceso de controlar y mostrar imágenes en diferentes tipos de pantallas.

Descarga e Instalación de la Librería Adafruit GFX

Método 1: Arduino Library Manager (Recomendado)

La forma más sencilla de instalar la librería es a través del Administrador de Librerías del IDE de Arduino. Sigue estos pasos:

1. Abre el IDE de Arduino.
2. Ve a Sketch > Incluir Librería > Administrador de Librerías...
3. Busca "Adafruit GFX" en la barra de búsqueda.
4. Selecciona la librería "Adafruit GFX Library" de Adafruit.
5. Haz clic en "Instalar".

El IDE descargará e instalará automáticamente la librería en la carpeta correcta.

Método 2: Descarga Manual

Si el Administrador de Librerías no funciona, puedes descargar la librería manualmente desde el sitio web de Adafruit. Estos son los pasos:

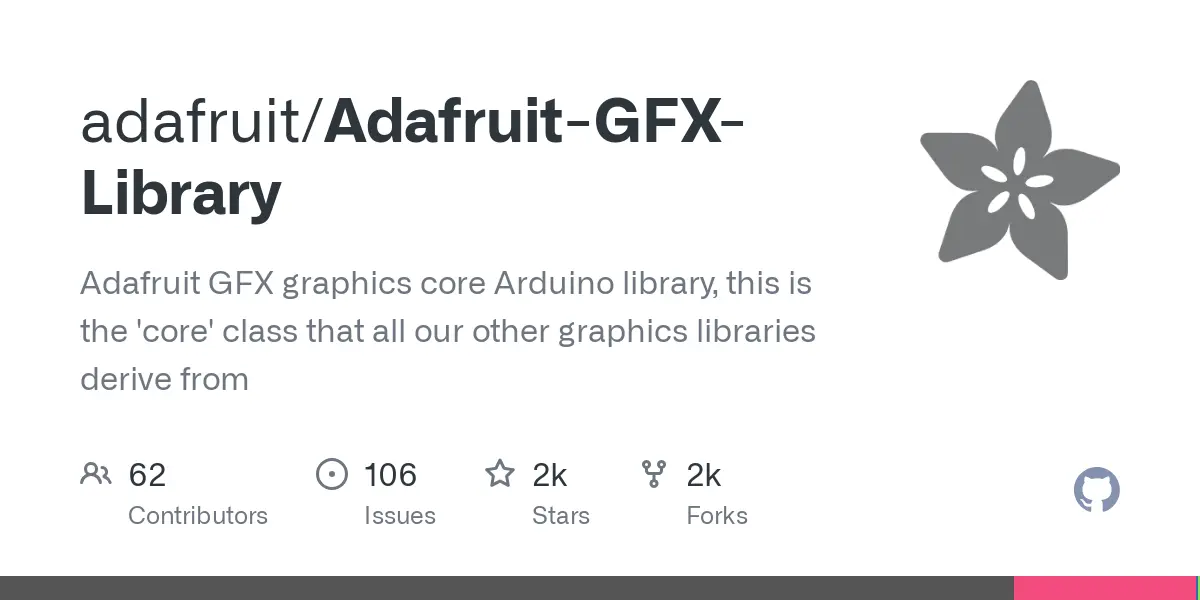

1. Descarga el archivo ZIP de la librería Adafruit GFX desde el repositorio oficial.
2. Extrae el contenido del archivo ZIP.
3. Renombra la carpeta extraída a "Adafruit_GFX".
4. Abre la carpeta de tu proyecto Arduino en tu ordenador. Normalmente se encuentra en Documentos/Arduino
5. Crea una carpeta llamada "Librerías" dentro de la carpeta de tu proyecto si no existe.
6. Mueve la carpeta "Adafruit_GFX" a la carpeta "Librerías".
7. Reinicia el IDE de Arduino.

Importante: Asegúrate de que la carpeta "Adafruit_GFX" contenga los archivos Adafruit_GFX.cppy Adafruit_GFX.h. Sin estos archivos, la librería no funcionará correctamente.

Instalación de Librerías Adicionales

Para aprovechar al máximo las capacidades de la librería Adafruit GFX, es posible que necesites instalar otras librerías adicionales, como la librería Adafruit BusIO. Esta librería facilita la comunicación con diferentes buses de comunicación, esenciales para ciertos dispositivos Neopixel. Puedes instalarla a través del Administrador de Librerías del IDE de Arduino buscando "Adafruit BusIO".

Recursos Adicionales

La librería Adafruit GFX cuenta con recursos adicionales para facilitar su uso:

Herramientas para la Conversión de Imágenes

• Image2Code: Esta utilidad convierte archivos BMP en código que se puede usar con la función drawBitmap de la librería Adafruit GFX.
• GIMP: El editor de imágenes GIMP permite guardar archivos en formato .xbm, que también se pueden usar con la función drawXBitmap .
• Herramienta de conversión de fuentes: La librería incluye una herramienta para convertir fuentes TTF al formato compatible con Adafruit GFX.

Gestión de Fuentes

La librería Adafruit GFX incluye varias fuentes en la carpeta 'Fonts'. Para usar una fuente, debes incluir el archivo .h correspondiente y pasar la dirección de la estructura GFXfonta la función setFont(). Pasar NULLrevertirá a la fuente predeterminada.

Consideraciones Importantes

Para mantener la compatibilidad con versiones anteriores del código, la librería Adafruit GFX tiene algunas limitaciones, por ejemplo, no admite formatos de fuentes o imágenes adicionales.

Ejemplos de Uso con Neopixel

Una vez instalada la librería Adafruit GFX y la librería Adafruit NeoPixel, puedes comenzar a controlar tus tiras Neopixel. A continuación, se muestra un ejemplo básico de cómo encender y apagar un LED en una tira Neopixel:

#include <Adafruit_NeoPixel.h>
#include <Adafruit_GFX.h>
// Define cuántos píxeles hay en la tira
#define NUMPIXELS 60
// Data pin que se conectara a la tira
#define PIN 6
Adafruit_NeoPixel pixels = Adafruit_NeoPixel(NUMPIXELS, PIN, NEO_GRB + NEO_KHZ800);
void setup() {
pixels.begin();
}
void loop() {
pixels.setPixelColor(0, pixels.Color(255, 0, 0)); // Enciende el primer LED en rojo
pixels.show();
delay(1000);
pixels.setPixelColor(0, pixels.Color(0, 0, 0)); // Apaga el primer LED
pixels.show();
delay(1000);
}

Este código es un ejemplo básico, y se puede modificar para mostrar diferentes patrones y colores en tus tiras Neopixel. Recuerda consultar la documentación completa de Adafruit para ejemplos más complejos y funcionalidades adicionales.

Tabla Comparativa de Métodos de Instalación

Consultas Frecuentes

• ¿Cómo soluciono problemas de instalación? Verifica que hayas seguido los pasos correctamente, que la carpeta de la librería tenga los archivos necesarios y que hayas reiniciado el IDE de Arduino.
• ¿Qué hago si no encuentro la librería en el Library Manager? Asegúrate de tener una conexión estable a internet y busca la librería nuevamente.
• ¿Puedo usar Adafruit GFX con otras librerías? Sí, Adafruit GFX es compatible con muchas otras librerías de Arduino.

Recuerda que la librería Adafruit GFX es una herramienta poderosa para trabajar con pantallas gráficas y tiras de LEDs Neopixel, pero requiere una comprensión básica de programación en Arduino. Con práctica y la ayuda de la documentación, podrás crear proyectos increíbles.
